Preface
This manual is to be used to service SINGLE LEVEL (BE-SL) as well as DOUBLE STACK (BE-DS) Battery Extractors.
Any views not specifically stated otherwise are of the Single Level Extractor. The parts listed are common for Single Level (BE-SL) and Double Stack (BE-DS) unless otherwise noted in the notes column of the Parts Lists. See Example Below.
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00158001-10 | CHAIN-ROLLER-#60 | BE-SL Only | 4 | |
00158001-12 | CHAIN-ROLLER-#60 | BE-DS Only | 4 |
For Items or Assemblies that are unique to only the SL or DS, it will be designated as such on the diagram and have a separate, corresponding parts list for that diagram.
When servicing HIGH PERFORMANCE (BE-DS-HP) models, refer to the High Performance Option section for all parts unique to High Performance Units. If a particular part is not found in the High Performance Option section, refer tot the Standard Parts Section(s) of this manual.
TP-606 – Safety & De-Energization Procedures
General Safety
|
- Battery Extractor (BE) units shall only be operated by suitable persons of at least 18 years of age, who have been trained in the proper and safe operation of the BE and expressly certified/charged, in writing, by the user or their representative.
- Only one person is permitted to travel on the BE at any time.
- BE units shall only be used indoors in an industrial setting on a hard, nonslip, and level floor without defects including but not limited to holes, gouges, cracks, drains or obstacles comprised of concrete or other suitable industrial material meeting the minimum requirements specified by BHS as well as any local requirements.
- A licensed structural engineer should be consulted prior to installing a BE on any building level other than the ground floor.
- BE units are not designed to be shipped or transported after initial delivery.
- Failure to follow these instructions and warnings may result in property damage, personal injury or death.
Work Area
- Keep work area clean and well lit. Cluttered work areas and poor lighting can lead to accidents.
- Clean up/contain any fluid spills immediately to prevent slips or falls.
- Be aware of potential hazards when performing any service or maintenance to the unit.
Service & Maintenance
Service personnel shall wear Personal Protective Equipment (PPE) appropriate for the task being performed.
Operational Safety
- Only personnel trained in the proper and safe operation of BE units may operate or service the BE.
- Operators shall wear appropriate PPE suitable for working with industrial lead-acid batteries while operating the BE (See Lead-Acid Battery Explosion Hazard section).
- All data plates, warning labels, placards, etc. shall be in place and legible at all times. Contact BHS for re-placement data plates, warning labels, placards or instructions.
- All users and service personnel shall be familiar with the meaning and risks associated with all data plates, warning labels, etc.
- All operators and service personnel shall be aware of potential crush and shear points while operating or servicing the BE.
- Keep hands and arms inside the operator compartment while operating the BE.
- Remove BE from service if damaged, defective, or operating improperly (or becomes such while operating) until repairs can be made to correct any problem(s).
- All operators shall be aware of the location of the end stops in the travel path to prevent driving the BE into the end stops.
Do's and Don'ts
- DO NOT exceed the maximum capacity of the BE.
- DO NOT modify or fit the BE with attachments without prior, written approval from BHS.
- DO NOT perform any maintenance or service to the BE with a battery loaded on the BE.
- DO NOT allow anyone to ride in or on the BE.
- DO NOT operate the BE with any guard or cover removed unless required for maintenance or repair.
- Disconnect the BE from all power sources before attempting to perform service or maintenance to the unit.
- DO NOT drive the BE into the end stops.
- DO NOT operate the BE if disengaged from the guidance track.
- DO NOT allow a battery to exit the BE when a lift truck or battery stand is not present to accept the battery.
- DO NOT rotate the arm onto a battery such that any part of the extractor arm, vacuum cup or magnet contacts the top of the battery.
- DO NOT allow anyone to enter the area under the carriage without the service stands properly installed.
- DO NOT use the BE in a manner for which it is not intended. Some examples of prohibited use are but not limited to:
- To transport people
- As a vehicle jack
- To lift loads greater than its rated load capacity
- Where unintentional movement may exist
- Having direct contact with foodstuffs
- In a potentially explosive atmosphere
De-Energization
1. Fully lower the BE roller bed or position the roller bed on service stands if service requires the bed be raised. See Figures 1 & 2.
Failure to properly support the roller bed when performing service under the BE could result in injury from the roller bed lowering unexpectedly. |
---|
2. Turn key on dashboard to the “OFF” position. See Figure 3.
3. Disconnect power to the extractor or shut off the electrical branch circuit breaker.
Failure to disconnect electrical power to the BE could result in electrical shock. Serious personal injury or death will occur. |
4. Actuate all hydraulic levers in both directions to re-lease any stored hydraulic pressure. See Figure 4.
Failure to release any stored hydraulic pres-sure could result in injury from:
|
Labels & Placards
Operators should be familiar with the meaning of the following labels and placards found on the BE to ensure proper and safe operation.
Far Power Rollers | |
Arm Travel | |
Near Power Rollers |
Drive Forward/Reverse | Platform Raise/Lower | Arm Rotation Near/Far |
Platform Raise/Lower | Drive Foward/Reverse | Arm Rotation Near/Far |
General Information
Specification Data
NOTE: SINGLE LEVEL MACHINE SHOWN | BE-24-2 | BE-36-2 | BE-42-2 | |
---|---|---|---|---|
A | Overall Length | 130" | 154" | 166" |
B | Overall Width | 72" | 72" | 74" |
C | Overall Height (Single Level / Double Stack) | 65" / 90" | 65" / 90" | 65" / 90" |
D | Wheel Base | 95.75" | 119.75" | 131.75" |
E | Drive Wheel Center line | 53" | 53" | 53" |
F | Battery Compartment Width | 24" | 36" | 42" |
G | Ground Clearance | .625" | .625" | .625" |
H | Minimum Roller Height | 6.5" | 6.5" | 6.5" |
I | Maximum Roller Height (Single Level / Double Stack) | 26.5" / 56" | 26.5" / 56" | 26.5" / 56" |
J | Aisle Requirement | 78" | 78 | 80" |
Single Level
SPECIFICATIONS (IMPERIAL / METRIC) | BE-24-2-SL | BE-36-2-SL | BE-42-2-SL |
---|---|---|---|
TRAVEL SPEED | 0 to 190 ft/min / 0 to 0.97 m/s | 0 to 190 ft/min / 0 to 0.97 m/s | 0 to 190 ft/min / 0 to 0.97 m/s |
RAISE - LOWER SPEED | 0 to 10 ft/min / 0 to 0.05 m/s | 0 to 10 ft/min / 0 to 0.05 m/s | 0 to 10 ft/min / 0 to 0.05 m/s |
POWERED ROLLER SPEED | 0 to 37 ft/min / 0 to 0.19 m/s | 0 to 37 ft/min / 0 to 0.19 m/s | 0 to 37 ft/min / 0 to 0.19 m/s |
ARM TRAVERSE SPEED | 0 to 20 ft/min / 0 to 0.10 m/s | 0 to 20 ft/min / 0 to 0.10 m/s | 0 to 20 ft/min / 0 to 0.10 m/s |
ARM ROTATION TIME | 6 s to 8 s | 6 s to 8 s | 6 s to 8 s |
DRAW BAR PULL / VACUUM
(12” / 305 MM ROUND CUP) |
1,000 lb / 454 kg | 1,000 lb / 454 kg | 1,000 lb / 454 kg |
DRAW BAR PULL MAGNET* | 800 lb to 1,200 lb / 363 kg to 544 kg | 800 lb to 1,200 lb / 363 kg to 544 kg | 800 lb to 1,200 lb / 363 kg to 544 kg |
VACUUM ATTACH TIME | < 1 s | < 1 s | < 1 s |
VACUUM RELEASE TIME | < 1 s | < 1 s | < 1 s |
INPUT VOLTAGE | 240/480 V / 3 ph / 60Hz | 240/480 V / 3 ph / 60Hz | 240/480 V / 3 ph / 60Hz |
AC CURRENT DRAW | 20.2 / 10.1 A | 20.2 / 10.1 A | 20.2 / 10.1 A |
AC CURRENT DRAW W/ ELECTRIC
DRIVE OPTION |
31.8 / 15.9 A | 31.8 / 15.9 A | 31.8 / 15.9 A |
CONTROL CIRCUIT VOLTAGE | 120 V ac | 120 V ac | 120 V ac |
HYDRAULIC POWER UNIT | 5 hp / 3.73 kW | 5 hp / 3.73 kW | 5 hp / 3.73 kW |
HYDRAULIC POWER UNIT W/ ELECTRIC DRIVE OPTION | 8 hp / 5.97 kW | 8 hp / 5.97 kW | 8 hp / 5.97 kW |
HYDRAULIC PUMP | 8 gal/min / 30 L/min | 8 gal/min / 30 L/min | 8 gal/min / 30 L/min |
POWER UNIT | Hydraulic, Variable Displacement | Hydraulic, Variable Displacement | Hydraulic, Variable Displacement |
OPERATING PRESSURE | 1,500 psi / 103 bar | 1,500 psi / 103 bar | 1,500 psi / 103 bar |
VACUUM PUMP | 1/3 hp / 0.25 kW | 1/3 hp / 0.25 kW | 1/3 hp / 0.25 kW |
VACUUM | 21” Hg / 711 mbar | 21” Hg / 711 mbar | 21” Hg / 711 mbar |
FULL LOAD CAPACITY | 10,000 lb / 4535 kg | 10,000 lb / 4535 kg | 10,000 lb / 4535 kg |
WEIGHT (EMPTY) | 5,800 lb / 2631 kg | 6,200 lb / 2812 kg | 7500 lb / 3402 kg |
TOTAL COMPARTMENT
ROLLERS / POWERED |
11/5 | 11/5 | 11/5 |
GUIDE TRACK | 2” x 2.5” Angle / 51 mm x 64 mm | 2” x 2.5” Angle / 51 mm x 64 mm | 2” x 2.5” Angle / 51 mm x 64 mm |
OVERALL DIMENSIONS (L X W X H) | 130” x 72” x 70” /
3302 mm x 1829 mm x 1778 mm |
154” x 72” x 70” /
3912 mm x 1829 mm x 1778 mm |
171” x 74” x 70” /
4343 mm x 1880 mm x 1778 mm |
VACUUM ARM REACH | 4.5” to 14” / 114 mm to 356 mm | 4.5” to 14” / 114 mm to 356 mm | 4.5” to 14” / 114 mm to 356 mm |
VACUUM ARM REACH (HYDRAULIC EXTENSION) TRUCK SIDE | 9” to 23” / 229 mm to 584 mm | 9” to 23” / 229 mm to 584 mm | 9” to 23” / 229 mm to 584 mm |
MAGNET ARM REACH (HYDRAULIC EXTENSION) TRUCK SIDE | 14” to 22” / 355 mm to 559 mm | 14” to 22” / 355 mm to 559 mm | 14” to 22” / 355 mm to 559 mm |
WHEEL BASE | 95.75” / 2432 mm | 119.75” / 3042 mm | 134.5” / 3416 mm |
DRIVE WHEEL CENTERLINE | 53” / 1346 mm | 53” / 1346 mm | 53” / 1346 mm |
BATTERY COMPARTMENT WIDTH | 24” / 610 mm | 36” / 914 mm | 42” / 1067 mm |
MAXIMUM BATTERY DIMENSIONS
(L X W X H) |
48” x 23” x 36” /
1219 mm x 584 mm x 914 mm |
48” x 35” x 36” /
1219 mm x 889 mm x 914 mm |
48” x 41” x 36” /
1219 mm x 1041 mm x 914 mm |
MINIMUM BATTERY WIDTH
(WITH VACUUM / MAGNET) |
12” / 305 mm
6” / 152 mm |
12” / 305 mm
6” / 155 mm |
12” / 305 mm
6” / 155 mm |
MINIMUM BATTERY LENGTH | 16.5” / 419 mm | 16.5” / 419 mm | 16.5” / 419 mm |
MINIMUM BATTERY HEIGHT | 17.75” / 451 mm | 17.75” / 451 mm | 17.75” / 451 mm |
GROUND CLEARANCE | 0.63” / 16 mm | 0.63” / 16 mm | 0.63” / 16 mm |
ROLLER HEIGHT | 6.5” Min / 26.5" Max
165 mm Min / 673 mm Max |
6.5” Min / 26.5" Max
165 mm Min / 673 mm Max |
6.5” Min / 26.5" Max
165 mm Min / 673 mm Max |
Double-Stack
SPECIFICATIONS (IMPERIAL / METRIC) | BE-24-2-DS | BE-36-2-DS | BE-42-2-DS |
---|---|---|---|
TRAVEL SPEED | 0 to 190 ft/min / 0.97 m/s | 0 to 190 ft/min / 0.97 m/s | 0 to 190 ft/min / 0.97 m/s |
RAISE - LOWER SPEED | 0 to 16 ft/min / 0 to 0.08 m/s | 0 to 16 ft/min / 0 to 0.08 m/s | 0 to 16 ft/min / 0 to 0.08 m/s |
POWERED ROLLER SPEED | 0 to 37 ft/min / 0 to 0.19 m/s | 0 to 37 ft/min / 0 to 0.19 m/s | 0 to 37 ft/min / 0 to 0.19 m/s |
ARM TRAVERSE SPEED | 0 to 20 ft/min / 0 to 0.10 m/s | 0 to 20 ft/min / 0 to 0.10 m/s | 0 to 20 ft/min / 0 to 0.10 m/s |
ARM ROTATION TIME | 6 s to 8 s | 6 s to 8 s | 6 s to 8 s |
DRAW BAR PULL / VACUUM
(12” / 305 MM ROUND CUP) |
1,000 lb / 454 kg | 1,000 lb / 454 kg | 1,000 lb / 454 kg |
DRAW BAR PULL MAGNET* | 800 lb to 1,200 lb / 363 kg to 544 kg | 800 lb to 1,200 lb / 363 kg to 544 kg | 800 lb to 1,200 lb / 363 kg to 544 kg |
VACUUM ATTACH TIME | < 1 s | < 1 s | < 1 s |
VACUUM RELEASE TIME | < 1 s | < 1 s | < 1 s |
INPUT VOLTAGE | 240/480 V / 3 ph / 60Hz | 240/480 V / 3 ph / 60Hz | 240/480 V / 3 ph / 60Hz |
AC CURRENT DRAW | 20.2 / 10.1 A | 20.2 / 10.1 A | 20.2 / 10.1 A |
AC CURRENT DRAW W/ ELECTRIC
DRIVE OPTION |
31.8 / 15.9 A | 31.8 / 15.9 A | 31.8 / 15.9 A |
CONTROL CIRCUIT VOLTAGE | 120 V ac | 120 V ac | 120 V ac |
HYDRAULIC POWER UNIT | 5 hp / 3.73 kW | 5 hp / 3.73 kW | 5 hp / 3.73 kW |
HYDRAULIC POWER UNIT W/ ELECTRIC DRIVE OPTION | 8 hp / 5.97 kW | 8 hp / 5.97 kW | 8 hp / 5.97 kW |
HYDRAULIC PUMP | 8 gal/min / 30 L/min | 8 gal/min / 30 L/min | 8 gal/min / 30 L/min |
POWER UNIT | Hydraulic, Variable Displacement | Hydraulic, Variable Displacement | Hydraulic, Variable Displacement |
OPERATING PRESSURE | 1,500 PSI / 103 bar | 1,500 PSI / 103 bar | 1,500 PSI / 103 bar |
VACUUM PUMP | 1/3 hp / 0.25 kW | 1/3 hp / 0.25 kW | 1/3 hp / 0.25 kW |
VACUUM | 21” Hg / 711 mbar | 21” Hg / 711 mbar | 21” Hg / 711 mbar |
FULL LOAD CAPACITY | 10,000 lb / 4535 kg | 10,000 lb / 4535 kg | 10,000 lb / 4535 kg |
WEIGHT (EMPTY) | 6,000 lb / 2722 kg | 6,600 lb / 2994 kg | 7,800 lb / 3538 kg |
TOTAL COMPARTMENT
ROLLERS / POWERED |
11/5 | 11/5 | 11/5 |
GUIDE TRACK | 2” x 2.5” Angle
51 mm x 64 mm |
2” x 2.5” Angle
51 mm x 64 mm |
2” x 2.5” Angle
51 mm x 64 mm |
OVERALL DIMENSIONS (L X W X H) | 130” x 72” x 92”
3302 mm x 1829 mm x 2337 mm |
154” x 72” x 92”
3912 mm x 1829 mm x 2337 mm |
171” x 74” x 92”
4343 mm x 1880 mm x 2337 mm |
VACUUM ARM REACH | 4.5” to 14” / 114 to 356 mm | 4.5” to 14” / 114 to 356 mm | 4.5” to 14” / 114 to 356 mm |
VACUUM ARM REACH (HYDRAULIC EXTENSION) | 9” to 23” / 229 mm to 584 mm | 9” to 23” / 229 mm to 584 mm | 9” to 23” / 229 mm to 584 mm |
MAGNET ARM REACH (HYDRAULIC EXTENSION) TRUCK SIDE | 14” to 22” / 355 mm to 559 mm | 14” to 22” / 355 mm to 559 mm | 14” to 22” / 355 mm to 559 mm |
WHEEL BASE | 95.75” / 2432 mm | 119.75” / 3042 mm | 134.5” / 3417 mm |
DRIVE WHEEL CENTERLINE | 53” / 1346 mm | 53” / 1346 mm | 53” / 1346 mm |
BATTERY COMPARTMENT WIDTH | 24” / 610 mm | 36” / 915 mm | 42” / 1067 mm |
MAXIMUM BATTERY DIMENSIONS
(L X W X H) |
48” x 23” x 34”
1219 mm x 584 mm x 864 mm |
48” x 35” x 34”
1219 mm x 889 mm x 864 mm |
48” x 41” x 34”
1219 mm x 1041 mm x 864 mm |
MINIMUM BATTERY WIDTH
(WITH VACUUM / MAGNET) |
12” / 305 mm
6” / 152 mm |
12” / 305 mm
6” / 152 mm |
12” / 305 mm
6” / 152 mm |
MINIMUM BATTERY HEIGHT | 17.75” / 451 mm | 17.75” / 451 mm | 17.75” / 451 mm |
GROUND CLEARANCE | 0.63” / 16 mm | 0.63” / 16 mm | 0.63” / 16 mm |
ROLLER HEIGHT | 6.5” Min / 56” Max
165 mm Min / 1422 mm Max |
6.5” Min / 56” Max
165 mm Min / 1422 mm Max |
6.5” Min / 56” Max
165 mm Min / 1422 mm Max |
Pre-Installation Check
Floor Conditions
The floor is the single most critical area of the battery room. A bad floor can cause significant issues with the installation as well as downtime and maintenance problems with the extractor. The floor should be verified as to its minimum thickness and strength with user. As noted on the drawing, the specific requirement of flatness for your particular type of system is listed. Below is a chart stating floor requirements. If possible, especially on double stack and higher systems, a digital level should be used to shoot the grade for compliance with the specification. The floor should also be inspected for severe cracks or excessively wide expansion joints in the travel path of the machine. If floor drains are present, they must not have a grade to the opening that encroaches into the travel path.
F-min is a rating method used to evaluate the flatness and levelness of a floor designated as "defined travel path". For example, an F-min rating of 60 means that there is no more than .129" of variation in the transverse axis (wheels left to right) and .287" variation in the longitudinal axis (front to back) on the equipment.
To avoid potential damage to drive wheel assemblies, guide track, structural components, guide rollers and issues with the inner frame equalization the "defined travel path" of the Battery Extractor should meet or exceed the recommended F-min specification. See chart below for the model specifications
Model | F-Min | +/- Longitudinal | +/- Transverse | Slope Defect |
---|---|---|---|---|
SL, DS | 40 | .287" | .192" | .096" |
TS | 60 | .186" | .129" | .066" |
QS | 85 | .131" | .091" | .047" |
Operating Controls & Instructions
Operating Controls
NOTE: Safety devices for the machine and the machine operating area SHALL NOT be rendered inoperable or misused.
Typical BE-SL operator console shown above. Position of BE-DS and/or optional controls may vary from that shown depending on age of unit and/or combination of optional controls present.
HMI display standard on units shipped after February, 2020 for Industrial Internet of Things (IIoT) package.
Safety Features
Key Switch – Located on the dash (see Operating Controlsabove). Primary on/off switch to prevent unauthorized personnel from operating the BE.
Emergency Stop – Located on the dash (see Operating Controls above). Will stop all functions immediately, locking all hydraulics in place. To
use, press down on the red button. The machine key must be used to reset the emergency stop.
Foot Switch – Must be depressed to operate the BE. Stepping off the foot switch will stop all functions immediately, locking all hydraulics in place. To resume use, depress the foot switch.
Gate Switch – The gate must be fully closed for the BE to operate.
Extractor Arm Switch – Does not permit the machine to move forward or backward unless the extractor arm is located in the center of the carriage between the indicating arrows located on the arm guard.
Powered Roller Cutout (PRC-1 or PRC-2) (If equipped) – Disengages the powered roller function when the photo eye positioned on the edge of the BE battery compartment is disrupted by a battery, requiring additional input from the operator. Pressing the "Power Roller Cutout" override button (see Operating Controlsabove) on the dash will resume powered roller operation when loading or unloading batteries from the BE carriage.
Horn (If equipped) – Button located on the dash (see Operating Controlsabove). Used to alert personnel before moving the BE.

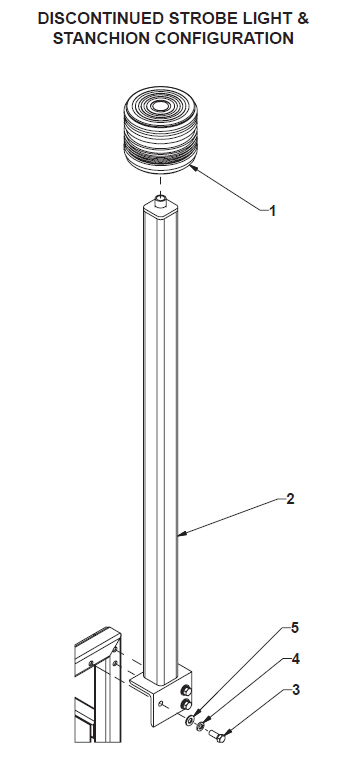

Strobe Light (If equipped) – Located on a vertical stanchion mounted to the right rear of the operator compartment. For units equipped with optional overhead guard (OHG), the beacon is located above of the operator compartment. Beacon automatically flashes when the BE is switched on to visually notify the BE is in use.
Audible Alarm (If equipped) – Mounted in the same location as the Strobe Light. Automatically sounds when the BE is switched on to notify personnel that the BE is in use.
Blue Light (If equipped) - Mounted at an elevated position on either end of the extractor which project a bright, highly concentrated blue beam pattern on the ground visually alerting personnel to the direction the extractor is moving.
Operation Overview
- All operators should be familiar with the operator console of the extractor before performing any battery changes. The controls of the console are simple and well marked. It consists of six, manually operated, hydraulic control valves and a three position selector switch which controls the left and right vacuum cups (or optional magnets).
- The operator shall make certain there are no persons or obstacles in the extractor path prior to traveling forward or reverse.
- All manual valves are moved in the direction of the function travel which it controls with exception of the lift/lower valve, which is pulled toward the operator for "up" and pushed away for "down."
- In the event of any failure or malfunction, step off the dead-man switch or press the E-stop button and all functions will stop immediately, locking all hydraulics in place.
- The extractor arm must be in the center of the carriage or the unit will not travel forward or reverse.
- To ensure smooth operation, all valve movements should be made in a slow, deliberate motion.
- Only one key should be provided to operate the extractor.
- When leaving the machine, the operator shall turn off the key switch, remove the key and logout out of the IIoT (if equipped) to prevent unauthorized use
- Ensure all the batteries and cables are properly stored in the battery stands prior to moving the BE.
- The BE is designed to carry only one battery in each compartment on the carriage.
- When loading the BE, position the batteries in the center of the compartments on the powered rollers to prevent any battery movement when transporting.
- Ensure there are no projections outside of the carriage before moving the BE.
Operating Instructions
Pre-Change Out Preparation
1. Position lift truck for change out in designated area.
2. Remove all battery restraints and disconnect battery cables following manufacturers guidelines. (Be sure to position battery cables so as not to be damaged by the battery during change out.)
3. Board battery extractor and close safety gate. (Gate must be fully closed or unit will not operate.)
4. Turn key switch to "ON" position.
5. Log in on the HMI display (if equipped with BE-IIoT package).
6. Depress foot pedal.
Discharged Battery Removal
1. Move extractor forward or reverse to position center of empty compartment with center of lift truck battery compartment. (Lead roller of extractor is equipped with a centering groove. Users may find it beneficial to mark center of lift truck compartment to aid in alignment.)
2. Align extractor's roller compartment height with lift truck's battery compartment.
3. Rotate extractor arm into battery compartment aligned in Step 2.
4. Move extractor arm toward battery until vacuum cup/magnet contacts battery
DO NOT force cup/magnet into battery after initial contact with battery is made.
5. Energize vacuum/magnet by turning selector switch to proper direction, left or right.
6. Move extractor arm away from lift truck toward center of extractor roller bed, removing discharged battery. (Battery should be pulled past first three idler rollers onto first or second powered roller.)
7. Turn off vacuum/magnet and move extractor arm away from battery 1" to 2".
8. Rotate extractor arm out of battery compartment into opposite compartment (if empty) and center arm in carriage.
9. Move battery into center of compartment using powered rollers.
Charged Battery Retrieval
1. Locate charged battery for appropriate type of lift truck being changed.
2. Raise battery extractor roller compartment to proper level to gain access as needed to disconnect desired battery from its charger and disengage battery safety stop.
ALWAYS be sure charging has been completed and charger is not still charging battery. Dangerous sparking/arcing can occur if battery is unplugged from charger while charging.
3. Move extractor to appropriate rack position and align empty roller compartment with the center of the battery storage rack compartment. (The battery safety stop of each compartment is the center of that compartment and should be used for alignment with the groove in the lead roller of the battery extractor compartment.)
4. Rotate arm into empty compartment (if not already positioned there.)
5. Move extractor arm toward battery until vacuum cup/magnet contacts battery.
6. Energize vacuum cup/magnet by turning selector switch to proper direction, left or right.
DO NOT force cup/magnet into battery after initial contact with battery is made.
7. Move extractor arm away from battery rack toward center of extractor roller bed, removing charged battery. (Battery should be pulled past first three idler rollers onto first or second powered roller.)
8. Turn off vacuum/magnet and move extractor arm away from battery 1" to 2".
9. Rotate extractor arm out of battery compartment into fully vertical position.
10. Move battery into center of compartment using powered rollers.
Discharged Battery Return
1. If required, adjust extractor compartment height to battery rack level with open battery compartment. Drive extractor to align roller compartment containing discharged battery with open battery compartment.
2. Return discharged battery to battery rack using powered rollers.
NOTE: In most instances, batteries can be deposited into battery racks in one motion using only powered rollers. When this does not work, the battery may need slight assistance from extractor arm. To do this, rotate arm into compartment such as one would if removing battery from rack. If extractor is vacuum equipped, position top edge of cup slightly higher than edge of battery (or over lifting eye if so equipped) to prevent cup from adhering to battery - No vacuum/magnet is necessary for pushing. DO NOT activate vacuum/magnet switch. Slowly push battery into rack until fully into compartment.
3. Engage battery safety stop and connect battery to charger as required.
Charged Battery Installation
1. Lower extractor to fully lowered position.
2. Drive extractor back to lift truck and align roller compartment containing charged battery as performed in steps 1 and 2 of Discharged Battery Removal.
3. Move charged battery toward lift truck compartment by using powered rollers, verifying precise battery alignment.
Many batteries are a tight fit into lift truck battery compartments. Care MUST be taken to ensure alignment is precise to avoid damage to battery, lift truck, and/or battery extractor.
4. Adjust extractor vertically as well as horizontally, if needed.
5. Insert battery into lift truck as far as possible using only the powered rollers.
6. Rotate extractor arm into compartment and SLOWLY push battery into lift truck. (Be sure to watch battery cables for interference.)
7. Return extractor arm to center of roller bed and lower extractor to fully lowered position. Drive extractor out of immediate area.
8. Turn off key switch, remove key from switch, log out on the HMI display (if equipped with BE-IIoT package) and carefully exit extractor.
9. Secure newly installed battery in lift truck and reconnect battery cables.
10. Return lift truck to service.
Optional Powered Roller Cutout Operation
Units equipped with optional Powered Roller Cutout, the powered roller override button must be depressed in addition to actuating the hydraulic valve when a battery disrupts the photo eye(s) at the edge of the battery compartments while using the powered rollers to transfer batteries on and off of the battery extractor.
IIoT Equipped Units
Units shipped after February, 2020 are equipped with BEIIoT (Industrial Internet of Things) package.
Operators must log in to the BE-IIoT system using the HMI (Human Machine Interface) display located on the dashboard to operate the extractor.
When finished operating the extractor, the operator should log out of the BE-IIoT to prevent unauthorized access and/ or operation of the extractor.
Manual Unloading
Lockout/tagout and de-energize all equipment prior to manually unloading any battery.
In the event of power loss or an operational malfunction of the BE not allowing a battery to be unloaded using normal operating procedures, it is recommended a battery be removed from the BE using certified and approved vertical extraction methods and devices.
Read, understand and observe all safety warnings and procedures related to the vertical extraction device(s) being used. |
Should the status of the BE not allow for safe vertical extraction (due to position in the battery aisle or level of the inner carriage), only repairs required to safely maneuver the BE to a position allowing for safe vertical extraction should be made. Once any batteries are safely unloaded, any remaining repairs can be made.
Spare Parts List
Refer to the appropriate Spare Parts Kit (vacuum equipped units - Pt# BE-SPKV-SLDS, magnet equipped units - Pt# BESPKM- SLDS) for the list of items recommended by BHS to have on hand for BE-SL or BE-DS models to minimize any downtime due to minor breakdowns that may occur under normal operating conditions.
Use only BHS approved replacement parts.
BHS offers many replacement parts kits containing relevant or related parts when replacing certain individual parts or replacing any obsolete / upgraded parts.
BHS also offers a supplement hose kit (Pt# 80242005) which contains an assortment of hoses allowing any hose on the extractor to be replaced immediately with a temporary hose of equal length or longer. After the extractor is back up and running, the failed hose can be taken to have an exact replacement made. Once the new hose is made and installed, the temporary hose can be returned to the kit for future use.
Go to www.bhs1.com and click "Parts" for all the latest parts kits and corresponding installation instructions (if applicable).

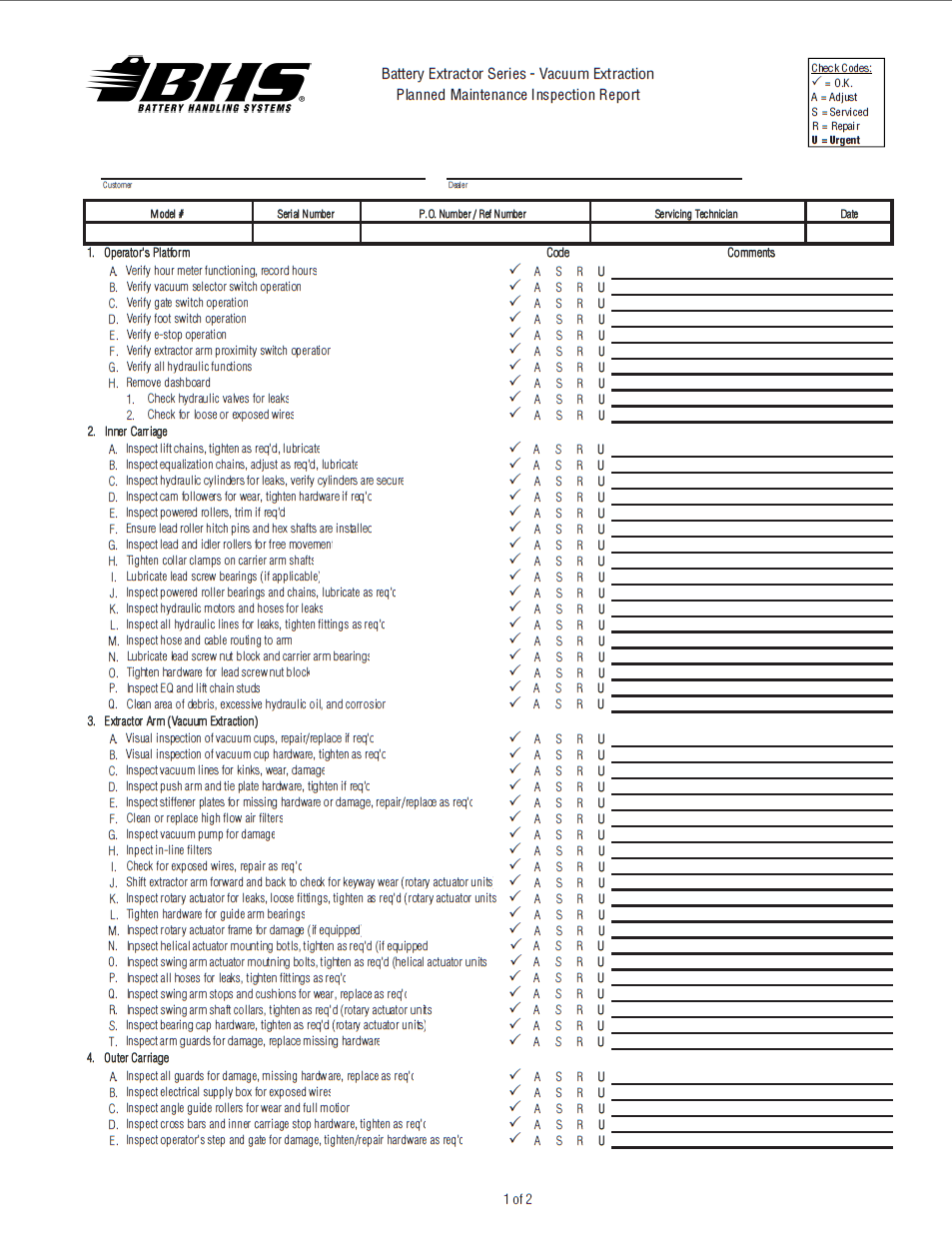

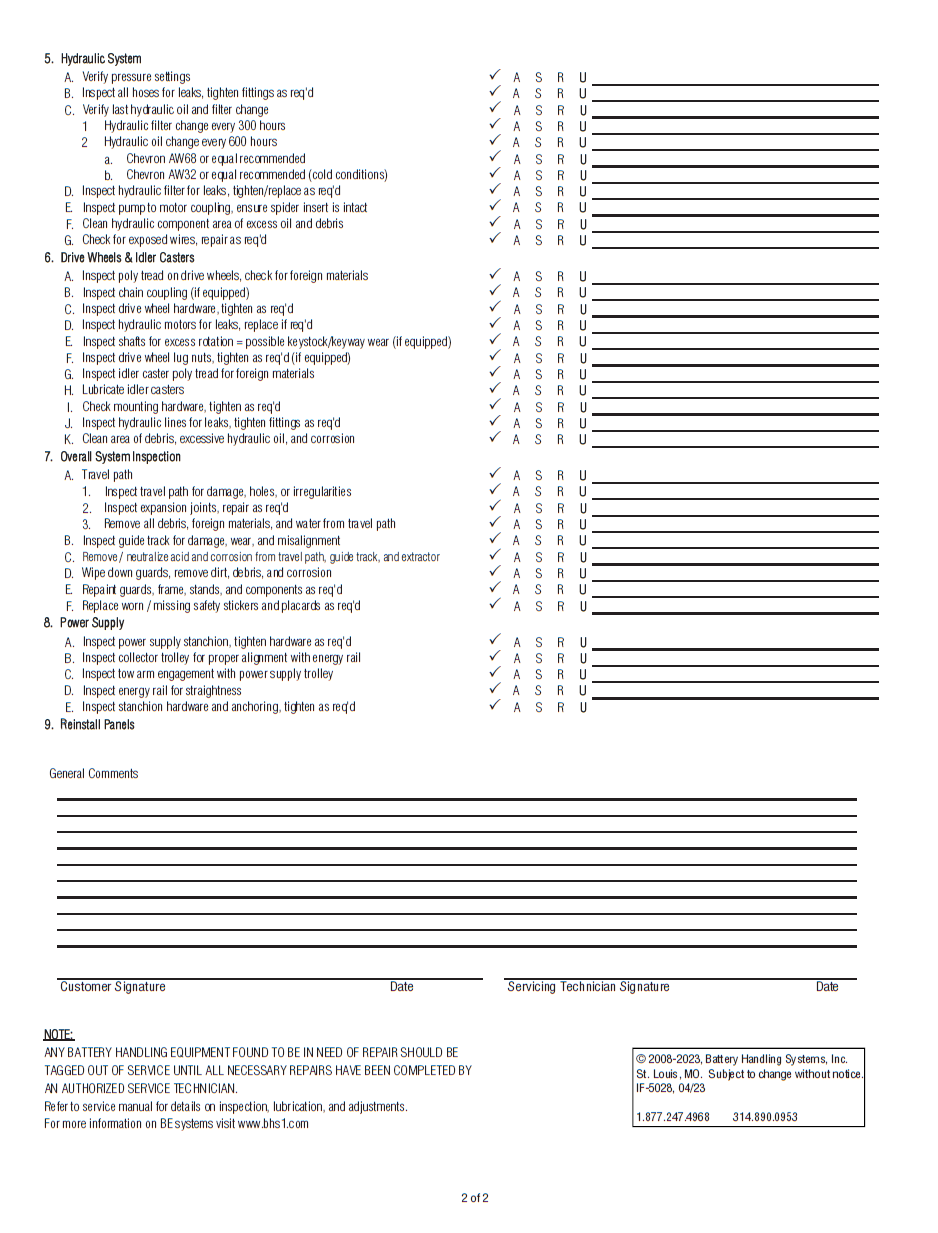

BHS recommends that a full maintenance inspection report similar to the one provided be done at least once a month. Any parts found to be excessively worn or damaged should promptly be replaced unless said parts pose a safety risk to the operator and/or extractor, in which case the unit should be removed from service until the problem(s) are remedied (See Operator's Daily Checklist.)
NOTE: Spare parts kits contain parts for the most current machine design/configuration. Due to continuous design and manufacturing updates and improvements, not all the parts in the spare parts kits may be compatible with older units. Consult factory when ordering spare or replacement parts for existing units in the field to ensure part compatibility.
Parts Sections
Chassis
Equalization Components
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00158001-10 | CHAIN-ROLLER-#60 | BE-SL Only | 4 | |
00158001-12 | CHAIN-ROLLER-#60 | BE-DS Only | 4 | ||
2 | 43097001 | STUD-ANCHOR-5" | Upper | 4 | |
3 | PT0222-1 | LINK-CONNECTING-#60 | 8 | ||
4 | HW0115 | WASHER-LOCK-3/4" | 4 | ||
5 | HW0017 | NUT-HEX-3/4-10 | 8 | ||
6 | 43097002 | STUD-ANCHOR-2" | 4 | ||
7 | HW0020 | NUT-JAM-3/4-10 | 4 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43127001 | SHAFT-EQUALIZATION | BE-24-2 | 2 | |
43327001 | SHAFT-EQUALIZATION | BE-36-2 | 2 | ||
44327001 | SHAFT-EQUALIZATION | BE-42-2 | 2 | ||
44527001 | SHAFT-EQUALIZATION | BE-42-1 | 2 | ||
2 | PT0405 | BEARING-FLANGE-2 BOLT-1 1/2" | 4 | ||
3 | HW0502 | BOLT-HHCS-1/2-13 X 1 1/4" | 8 | ||
4 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
5 | PT0224 | SPROCKET-60B12 X 1 1/2" | Keyed Inline | 8 | |
6 | 43097006 | KEY-3/8" X 2 3/4" | 4 | ||
7 | PT0416 | COLLAR-SHAFT-1 1/2" | 4 | ||
8 | PT0503 | BEARING-FLANGED LOAD-2 1/4" | Used on units after 12/03 | 8 | |
43026001 | BEARING-FLANGED LOAD-2 1/4" (MACHINED) | Used on units prior to 12/03 | 8 | ||
9 | HW0025 | NUT-JAM-7/8-14 | 8 | ||
10 | HW0117 | WASHER-LOCK-7/8" (NOT SHOWN) | Used on units prior to 08/02 | 8 |
Crossbar Detail
BE-SL Crossbar Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HW0515 | BOLT-HHCS-1/2-13 X 2" | Fully Threaded | 8 | |
2 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
3 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
4 | HW0007 | NUT-HEX-1/2-13 | 8 |
BE-DS Crossbar Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HW0515 | BOLT-HHCS-1/2-13 X 2" | Fully Threaded | 8 | |
2 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 8 | ||
3 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
4 | HW0110 | WASHER-LOCK-1/2" | 16 | ||
5 | HW0007 | NUT-HEX-1/2-13 | 16 | ||
6 | 43717040 | STOP-CARRIAGE | 4 |
Lift Cylinder Mounting and Connections
BE-SL Lift Cylinder Connections
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617016 | CLEVIS | 4 | ||
2 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 8 | ||
3 | HW0107 | WASHER-LOCK-3/8" | 8 | ||
4 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
5 | 00197036 | PIN-CLEVIS | 4 | ||
6 | 00197035 | PIN-CYLINDER | 4 | ||
7 | HW1058 | PIN-HITCH | 16 |
BE-DS Lift Cylinder Connections
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00158001-11 | CHAIN-ROLLER-#80 | 4 | ||
2 | HW0014 | NUT-HEX-1-8 | 8 | ||
3 | 43897002 | STUD-LIFT-INNER FRAME | 4 | ||
4 | PT0204-1 | LINK-CONNECTING-#80 | 8 | ||
5 | 43897001 | STUD-LIFT-OUTER FRAME | 4 | ||
6 | 43715006 | BRACKET-CYLINDER SUPPORT | 4 | ||
7 | HW1043 | CLAMP-CYLINDER | 4 | ||
8 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
10 | HW0143 | WASHER-FLAT-1/4"-FENDER | 12 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
13 | 00197035 | PIN-CYLINDER | 4 | ||
14 | HW1058 | PIN-HITCH | 8 |
Track Guidance Arms
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ | |
---|---|---|---|---|---|---|
1 | 43015011 | GUIDE ARM WELDMENT, 2 ROLLER | 2 | - | ||
2 | 41215204 | GUIDE ARM WELDMENT, 4 ROLLER | - | 2 | ||
3 | 43012007 | CAM ROLLER-1 3/4" | 4 | 8 | ||
4 | HW0115 | WASHER-LOCK-3/4" | 4 | 8 | ||
5 | HW0011 | NUT-HEX-3/4-16 | 4 | 8 | ||
6 | HW0505 | BOLT-HHCS-1/2-13 X 3-1/2" | 4 | 6 | ||
7 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | 6 | ||
8 | HW0110 | WASHER-LOCK-1/2" | 4 | 6 | ||
9 | HW0007 | NUT-HEX-1/2-13 | 4 | 6 | ||
10 | 41215234 | GUIDE ARM WELDMENT (POLY) | 2 | - | ||
11 | 41217317 | POLY SLIDE MOUNTING BLOCK | 4 | - | ||
12 | 41217318 | POLY SLIDE | 4 | - | ||
13 | HW0501 | BOLT-HHCS-1/2-13 X 1" | 12 | - | ||
14 | HW0110 | WASHER-LOCK-1/2" | 12 | - | ||
15 | 91253A546 | BOLT FHSCS-1/4-20 X 1-1/2" | 8 | - | ||
16 | HW0003 | NUT-NILN-1/4-20 | 8 | - | ||
NOTES | ||||||
† Multiple styles of Guide Arms have been utilized on extractors. Refer to the parts diagrams for correct replacement parts. |
Roller Bed Components
Idler Roller Bed Components
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43182001 | LEAD ROLLER ASSEMBLY-24" | with Alignment Groove | 4 | |
43382001 | LEAD ROLLER ASSEMBLY-36" | with Alignment Groove | 4 | ||
43482001 | LEAD ROLLER ASSEMBLY-42" | with Alignment Groove | 4 | ||
2 | 43182002 | IDLER ROLLER ASSEMBLY-24" | 8 | ||
43382002 | IDLER ROLLER ASSEMBLY-36" | 8 | |||
43482002 | IDLER ROLLER ASSEMBLY-42" | 8 | |||
3 | 43187002 | SHAFT-HEX-.75" X 25.75" | 8 | ||
43387002 | SHAFT-HEX-.75" X 37.75" | 8 | |||
43487002 | SHAFT-HEX-.75" X 43.75" | 8 | |||
4 | 43187003 | SHAFT-HEX-.75" X 27.5" | 4 | ||
43387003 | SHAFT-HEX-.75" X 39.5" | 4 | |||
43487003 | SHAFT-HEX-.75" X 45.5" | 4 | |||
5 | HW1058 | PIN-HITCH | 24 |
Powered Roller Bed Components
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43182003 | POWERED ROLLER-24" | 10 | ||
43382003 | POWERED ROLLER-36" | 10 | |||
43485003 | POWERED ROLLER-42" | 10 | |||
2 | 43087001 | JOURNAL-POWERED ROLLER | 10 | ||
3 | PT0404 | FLANGE BEARING-3-BOLT-1" | 20 | ||
4 | HW0321 | BOLT-HHCS-5/16-18 X 1 1/4" | 60 | ||
5 | HW0105 | WASHER-LOCK-5/16" | 60 | ||
6 | HW0004 | NUT-HEX-5/16-18 | 60 | ||
7 | PT0033 | SPROCKET-35B18 X 1" | 16 | ||
8 | 00197028 | KEY-1/4" X 1 1/4" | 8 | ||
9 | 00158001-16 | CHAIN-ROLLER-#35 | 8 | ||
10 | PT0031 | LINK-CONNECTING-#35 | 8 | ||
11 | PT0418 | COLLAR-SHAFT-1" | 10 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0120 | MOTOR-HYDRAULIC-160CC | 2 | ||
2 | HW1071 | KEY-WOODRUFF-#808 STD | Supplied with Item 1 | A/R | |
3 | H1544 | ADAPTER-#6 JICM X #10 SAEM | 4 | ||
4 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 18 | ||
5 | HW0107 | WASHER-LOCK-3/8" | 18 | ||
6 | 43017004 | PLATE-MOTOR MOUNTING | 2 | ||
7 | PT0302-1 | COUPLING BODY-#40 X 1" | 4 | ||
8 | PT0301 | CHAIN-COUPLING-#40 | Includes Connecting Pin | 2 | |
9 | 00197026 | KEY-1/4" X 1" | 2 | ||
10 | 43097003 | KEY-1/4" X 5/8" | 2 |
Operator Gate
[Discontinued] Drop Bar Operator Gate
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43015004 | GATE-OPERATOR-DROP BAR | 1 | ||
2 | HW0407 | BOLT-HHCS-3/8-16 X 2 3/4" | 1 | ||
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 2 | ||
4 | HW0006 | NUT-NILN-3/8-16 | 1 |
[Current] Swing-Style Operator Gate
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43017064-2 | LATCH-SWING GATE | 1 | ||
2 | HW0418 | BOLT-HHCS-3/8-16 X 2 1/4" | 1 | ||
3 | HW0031 | NUT-LOCK-3/8-16, DEFORMED THREAD | 1 | ||
4 | N/A | HINGE-SPRING | † See notes | 1 | |
5 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 3 | ||
6 | HW1037 | STOP-GATE | 1 | ||
7 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 1 | ||
8 | HW0104 | WASHER-FLAT-1/4"-SAE | 1 | ||
9 | HW0003 | NUT-NILN-1/4-20 | 1 | ||
10 | N/A | SPRING-TORSION | † See notes | 1 | |
11 | HW0816 | SCREW-HHCS-SELF DRILLING-#10 X 3/4" | 4 | ||
12 | HW9002 | GAS SPRING | 80292015 | 1 | |
13 | 43017086-2 | BRACKET-MOUNTING-SPRING | 80292015 | 2 | |
14 | HW0815 | SCREW-SELF DRILLING-#12-24 X 1" T-4 | 80292015 | 4 | |
NOTES | |||||
† Part discontinued. Spring Hinge was replaced by Torsion Spring. Spring Hinge and/or Torsion Spring must be replaced with Gas Spring Kit. |
Operator Step
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43615012 | STEP | † BE-SL | 1 | |
43015007 | STEP | † BE-DS | 1 | ||
2 | HW0406 | BOLT-HHCS-3/8-16 X 2 1/2" | 2 | ||
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 4 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 2 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 2 | ||
6 | 43606001 | ANTI-FATIGUE MAT | †† BE-SL | 1 | |
43706001 | ANTI-FATIGUE MAT | †† BE-DS | 1 | ||
7 | 43017058-2 | THRESHOLD | 1 | ||
NOTES | |||||
† Tread-Style Step is a direct replacement for Discontinued, Ladder Rung-Style Step. | |||||
†† Anti-fatigue mat must be cut for units with foot switch bolted in place to floor panel. |
Hydraulic Hose Reel
[Discontinued] Hydraulic Hose Reel
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | PT0622-1 | HOSE REEL | 1 | ||
2 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 1 | ||
3 | HW0107 | WASHER-LOCK-3/8" | 1 | ||
4 | HW0005 | NUT-HEX-3/8-16 | 1 | ||
5 | 43717053-2 | BRACKET-HOSE REEL | 1 |
[Current] Hydraulic Hose Reel
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | CCR-12HD | HOSE REEL | 1 | ||
2 | 43717122 | PLATE-MOUNTING | 1 | ||
3 | HW0413 | BOLT-FHSMS-3/8-16 X 1 1/4" | 2 | ||
4 | HW0517 | BOLT-HHCS-1/2-13 X 2 1/2"-FULL THREAD | 2 | ||
5 | HW0110 | WASHER-LOCK-1/2" | 2 | ||
6 | HW0112 | WASHER-FLAT-1/2"-SAE | 2 |
Guarding
BE-SL Guarding
BE-SL Outer Carriage Guards
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617006-2 | GUARD-FAR | 1 | ||
2 | 43614009 | GUARD-NEAR | 2 | ||
3 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 30 |
BE-SL Inner Carriage Guards (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617007-2 | GUARD-INNER CARRIAGE | 2 | ||
2 | 43014006-2 | GUARD-LINEAR DRIVE SCREW | 1 | ||
3 | 43017010-2 | GUARD-SIDE-ARM CARRIER SHAFT | 2 | ||
44517002-2 | GUARD-SIDE-ARM CARRIER SHAFT | † Single Compartment Units Only | 1 | ||
4 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 32 | ||
5 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 4 | ||
6 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
7 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
8 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
9 | PL0602 | VINYL EDGING | 6ft each for Item 3 (Not shown) | 12' | |
NOTES | |||||
† Single Compartment Guard Replaces standard, Far Side Arm Carrier Shaft Guard. |
BE-SL Inner Carriage Guards (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617007-2 | GUARD-INNER CARRIAGE | 2 | ||
2 | 43017081-2 | GUARD-SIDE-ARM CARRIER SHAFT | 2 | ||
44517003-2 | GUARD-SIDE-ARM CARRIER SHAFT | † Single Compartment Units Only | 1 | ||
3 | 43017080-2 | BRACKET-SIDE GUARD MOUNTING | 2 | ||
4 | 43017082-3 | MOUNT-CHAIN GUARD-LEAD SCREW | 1 | ||
5 | 43017082-4 | MOUNT-CHAIN GUARD-LEAD SCREW | 1 | ||
6 | 43017083-2 | GUARD-CHAIN-LEAD SCREW | 1 | ||
7 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
8 | HW0103 | WASHER-LOCK-1/4" | 8 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
10 | HW0347 | BOLT-BHSCS-1/4-20 X 3/8" | 4 | ||
11 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 26 | ||
NOTES | |||||
† Single Compartment Guard replaces standard, Far Side Arm Carrier Shaft Guard. |
BE-SL Dashboard Guards
[Discontinued] BE-SL Dashboard
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617038 | DASHBOARD | Used prior to October 2012 | 1 | |
2 | 43617039 | COVER PLATE | 2 | ||
3 | SS0104 | BOLT-SHCS-1/4-20 X 5/8" | Used prior to October 2012 | 18 | |
4 | SS0300 | WASHER-FLAT-1/4"-SAE | Used prior to October 2012 | 18 | |
5 | 43614006-2 | KICK PLATE-OPERATOR CONSOLE | 1 | ||
6 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 14 | ||
7 | PL0602 | VINYL EDGING | Two 1ft pieces (Not shown) | 2' |
[Current] BE-SL Dashboard
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43618017 | PLATE-DASHBOARD | 1 | ||
2 | HW0060 | NUT-CLIP-#10-24 | 10 | ||
3 | SS0114 | BHSCS-#10-24 X 1/2" SST | 10 | ||
4 | 43617039 | COVER PLATE | 2 | ||
5 | SS0126 | BHSCS-1/4-20 X 1/2"-SST | 8 | ||
6 | 43614006-2 | KICK PLATE-OPERATOR CONSOLE | 1 | ||
7 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 10 | ||
8 | PL0602 | VINYL EDGING | Two 1ft pieces (Not shown) | 2' |
BE-SL Operator Platform Guards
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43617045 | PANEL-OPERATOR PLATFORM | 1 | ||
2 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 8 | ||
3 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
4 | HW0103 | WASHER-LOCK-1/4" | 8 | ||
5 | HW0002 | NUT-HEX-1/4-20 | 8 | ||
6 | 43606001 | MAT-ANTI FATIGUE | Not shown | 1 |
BE-DS Guarding
BE-DS Outer Carriage Guards
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43717017-2 | GUARD-FAR END-UPPER | 1 | ||
2 | 43717019-2 | GUARD-FAR END-LOWER | 1 | ||
3 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 22 |
BE-DS Inner Carriage Guards (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43714001-2 | DASHBOARD | † See Notes | 1 | |
2 | 43714016-2 | GUARD-FRONT-OPERATOR CONSOLE | †† Without Cylinder Notch | 1 | |
41217014-2 | GUARD-FRONT-OPERATOR CONSOLE | †† With Cylinder Notch | 1 | ||
3 | 43717016-2 | GUARD-INNER FRAME | 2 | ||
4 | 43014006-2 | GUARD-LINEAR DRIVE SCREW | 1 | ||
5 | 43017010-2 | GUARD-SIDE-ARM CARRIER SHAFT | 2 | ||
5a | PL0602 | VINYL EDGING | 6' each for Item 5 (Not shown) | 12' | |
6 | 43714015-2 | KICK PLATE-OPERATOR CONSOLE | 35.5" tall | 1 | |
43717115-2 | KICK PLATE-OPERATOR CONSOLE | 29" tall | 1 | ||
6a | PL0602 | VINYL EDGING | Two 1' pieces for Item 6 (Not shown) | 2' | |
7 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 56 | ||
8 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 4 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
10 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
11 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
12 | PL0602 | VINYL EDGING | 8' each for Item 3 (Not shown) | 16' | |
NOTES | |||||
† Used on units shipped prior to October, 2012. See Current BE-DS Dashboard in the Guarding Section for units shipped after October 2012. | |||||
†† 43714016-2 valid for units shipped prior to December 2022.
41217014-2 valid for units shipped December 2022 to present. |
[Current] BE-DS Dashboard Guarding
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43717123-2 | FRAME-DASHBOARD | 1 | ||
2 | 43718017 | PLATE-DASHBOARD | 1 | ||
3 | HW0060 | NUT-CLIP-#10-24 | 10 | ||
4 | SS0114 | BHSCS-#10-24 X 1/2" SST | 10 | ||
5 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | Not shown | 10 |
BE-DS Inner Carriage Guards (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43714016-2 | GUARD-FRONT-OPERATOR CONSOLE | † Without Cylinder Notch | 1 | |
41217014-2 | GUARD-FRONT-OPERATOR CONSOLE | † With Cylinder Notch | 1 | ||
2 | 43717016-2 | GUARD-INNER-FRAME | 2 | ||
3 | 43017081-2 | GUARD-SIDE-ARM CARRIER SHAFT | 2 | ||
44517003-2 | GUARD-SIDE-ARM CARRIER SHAFT | †† Single Compartment Units Only | 1 | ||
4 | 43017080-2 | BRACKET-SIDE GUARD MOUNTING | 2 | ||
5 | 43017082-3 | MOUNT-CHAIN GUARD-LEAD SCREW | 1 | ||
6 | 43017082-4 | MOUNT-CHAIN GUARD-LEAD SCREW | 1 | ||
7 | 43017083-2 | GUARD-CHAIN-LEAD SCREW | 1 | ||
8 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
9 | 43714015-2 | KICK PLATE-OPERATOR CONSOLE | 35.5" tall | 1 | |
43717115-2 | KICK PLATE-OPERATOR CONSOLE | 29" tall | 1 | ||
10 | HW0103 | WASHER-LOCK-1/4" | 8 | ||
11 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
12 | HW0347 | BOLT-BHSCS-1/4-20 X 3/8" | 4 | ||
13 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 28 | ||
NOTES | |||||
† 43714016-2 valid for units shipped prior to December 2022.
41217014-2 43714016-2 valid for units shipped December 2022 to present. | |||||
†† Single Compartment Guard replaces standard, Far Side Arm Carrier Shaft Guard. |
BE-DS Operator Platform Guarding
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43715018 | PANEL-FLOOR | With reservoir access panel | 1 | |
2 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 8 | ||
3 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
4 | HW0103 | WASHER-LOCK-1/4" | 8 | ||
5 | HW0002 | NUT-HEX-1/4-20 | 8 | ||
6 | 43717022 | GRILL-HYDRAULIC COMPONENT | 1 | ||
7 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 2 | ||
8 | HW0107 | WASHER-LOCK-3/8" | 2 | ||
9 | HW0108 | WASHER-FLAT-3/8"-SAE | 2 | ||
10 | 43706001 | MAT-ANTI FATIGUE | Not shown | 1 | |
11 | PL0602 | VINYL EDGING | For Item 6 (Not shown) | 13' |
Labels & Placards
BE-SL Labels
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00196616 | LABEL-"NO RIDERS ALLOWED" | 1 | ||
2 | 00196210 | LABEL-WARNING-"OPERATION BY AUTHORIZED PERSONNEL ONLY" | 1 | ||
3 | 43696001 | PLACARD-OFF / ON | 1 | ||
4 | 43096018 | PLACARD-RACK LEVEL ASSIST | † If Equipped | 1 | |
5 | 43096014 | PLACARD-DRIVE / RAISE-LOWER / ARM ROTATION | 1 | ||
6 | 43096010 | PLACARD-HORN | † If Equipped | 1 | |
7 | 43096012 | PLACARD-VACUUM OFF / ON | Vacuum Units Only | 1 | |
43096011 | PLACARD-MAGNET OFF / ON | Magnet Units Only (Not shown) | 1 | ||
8 | 43096017 | PLACARD-POWERED ROLLER CUTOUT OVERRIDE | † If Equipped | 1 | |
9 | 43096013 | PLACARD-POWERED ROLLERS / ARM TRAVERSE | 1 | ||
10 | 00196004 | LABEL-CAUTION-"WATCH FOR BATTERY AND CHARGER CABLES IN TRAVEL PATH" | 1 | ||
11 | 00196622 | LABEL-LIFT POINT | (2) Each end | 4 | |
12 | 00196700 | DECAL-BHS-24" | Far End (Not shown) | 2 | |
13 | 00196630 | LABEL-NOTICE-HYD. OIL SPEC. (AW 68) | †† See Notes | 1 | |
00196645 | LABEL-NOTICE-HYD. OIL SPEC. (AW 32) | †† See Notes | 1 | ||
14 | 43096008 | PLACARD-"REPLACE WITH 10 AMP FUSE ONLY" | On transformer | 1 | |
NOTES | |||||
† Rack Level Assist (LAI), Horn and Powered Roller Cutout (PRC) are optional features. Not all units are equipped with these options. | |||||
†† Most units shipped prior to December 2014 require AW 68 Hydraulic Oil. Some units shipped prior to December 2014 shipped with AW 32 for low temperature applications. |
BE-DS Labels
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00196616 | LABEL-"NO RIDERS ALLOWED" | 1 | ||
2 | 00196210 | LABEL-WARNING-"OPERATION BY AUTHORIZED PERSONNEL ONLY" | 1 | ||
3 | 43696001 | PLACARD-OFF / ON | 1 | ||
4 | 43096018 | PLACARD-RACK LEVEL ASSIST | † If Equipped | 1 | |
5 | 43096014 | PLACARD-DRIVE / RAISE-LOWER / ARM ROTATION | 1 | ||
6 | 43096010 | PLACARD-HORN | † If Equipped | 1 | |
7 | 43096012 | PLACARD-VACUUM OFF / ON | Vacuum Units Only | 1 | |
43096011 | PLACARD-MAGNET OFF / ON | Magnet Units Only (Not shown) | 1 | ||
8 | 43096017 | PLACARD-POWERED ROLLER CUTOUT OVERRIDE | † If Equipped | 1 | |
9 | 43096013 | PLACARD-POWERED ROLLERS / ARM TRAVERSE | 1 | ||
10 | 00196004 | LABEL-CAUTION-"WATCH FOR BATTERY AND CHARGER CABLES IN TRAVEL PATH" | 1 | ||
11 | 00196622 | LABEL-LIFT POINT | (2) Each end | 4 | |
12 | 00196700 | DECAL-BHS-24" | Far End (Not shown) | 2 | |
13 | 00196630 | LABEL-NOTICE-HYD. OIL SPEC. (AW 68) | †† See Notes | 1 | |
00196645 | LABEL-NOTICE-HYD. OIL SPEC. (AW 32) | †† See Notes | 1 | ||
14 | 43096008 | PLACARD-"REPLACE WITH 10 AMP FUSE ONLY" | On transformer | 1 | |
NOTES | |||||
† Rack Level Assist (LAI), Horn and Powered Roller Cutout (PRC) are optional features. Not all units are equipped with these options. | |||||
†† Most units shipped prior to December 2014 require AW 68 Hydraulic Oil. Some units shipped prior to December 2014 shipped with AW 32 for low temperature applications. |
Extractor Arm Labels
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00196633 | LABEL-NOTICE-"IN LINE VACUUM FILTER..." | (1) per side (Vacuum Units Only) | 2 | |
2 | SM-1197 | LABEL-ARM POSITION ARROW | 2 | ||
3 | 00196609 | LABEL-NOTICE-"ARM MUST BE POSITIONED BETWEEN ARROWS..." | 1 | ||
4 | 00196602 | LABEL-NOTICE-"LUBRICATION POINTS ON UNDERSIDE" | 2 | ||
5 | 00196218 | LABEL-WARNING-"ELECTRICAL VOLTAGE HAZARD" | Magnet Units Only | 1 | |
6 | 00196238 | LABEL-WARNING-"STRONG MAGNETIC
FIELD/DO NOT USE WITH PACEMAKER" |
† Magnet Units Only | 2 | |
NOTES | |||||
† Pacemaker Warning Label takes place of discontinued, Triangular Magnetic Field Label. |
Extractor Arm
Vacuum Components & Swing Arms
Vacuum Arms (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | ARM-PUSH/PULL-30" | † Discontinued | 1 | |
N/A | ARM-PUSH/PULL-36" | † Discontinued | 1 | ||
2 | HW0509 | BOLT-HHCS-1/2-13 X 4 1/2" | 3 | ||
3 | HW0112 | WASHER-FLAT-1/2"-SAE | 6 | ||
4 | HW0110 | WASHER-LOCK-1/2" | 3 | ||
5 | HW0007 | NUT-HEX-1/2-13 | 3 | ||
6 | P0505 | BUSHING-RED-#6 NPT X #4 FNPT-BRASS | 2 | ||
7 | P0402 | HOSE BARB-1/4 X #4 MNPT-BRASS | 2 | ||
8 | HW0428 | STUD-VACUUM-3/8-16 X 5" | HW-KIT-2 | 8 | |
9 | HW0108 | WASHER-FLAT-3/8"-SAE | HW-KIT-2 | 40 | |
10 | HW1001 | SPRING-3/8" | HW-KIT-2 | 24 | |
11 | HW0006 | NUT-NILN-3/8-16 | HW-KIT-2 | 8 | |
12 | HW0424 | NUT-JAM-3/8-16 | HW-KIT-2 | 8 | |
REF | 43052006 | ADJUSTABLE PUSH/PULL ARM | Includes Items 13 through 17 | 1 | |
13 | 43057034 | ARM BASE | 1 | ||
14 | 43055008 | VACUUM CUP MOUNT | 2 | ||
15 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
16 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | ||
17 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
NOTES | |||||
† One-piece Arms no longer available. Must replace with Adjustable Arm. |
Vacuum Cups
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
A/R | 00162004 | VACUUM CUP-10" 3-PC (STANDARD) | † Includes Items 1 through 4 | A/R | |
00162003 | VACUUM CUP-12" 3-PC (STANDARD) | † Includes Items 4 through 7 | |||
00162007 | VACUUM CUP-10" 3-PC, REINFORCED | Includes Items 1,3,4 & 8 | |||
00162005 | VACUUM CUP-12" 3-PC, REINFORCED | Includes Items 4,5,7 & 9 | |||
1 | 00164006 | CASTING-10" VACUUM CUP | 10" cup only | 1 | |
2 | 00164004 | SEAL-RUBBER-10" | 1 | ||
3 | 00165002 | PLATE-FRONT-10" | 1 | ||
4 | HW0311 | BOLT-FHSCS-1/4-20 X 3/4" | 8 | ||
5 | 00166001 | CASTING-12" VACUUM CUP | 12" cup only | 1 | |
6 | 00164001 | SEAL-RUBBER-12" | 1 | ||
7 | 00165001 | PLATE-FRONT-12" | 1 | ||
8 | 00164007 | SEAL-RUBBER-10"-REINFORCED | A/R | ||
9 | 00167003 | SEAL-RUBBER-12"-REINFORCED | A/R | ||
NOTES | |||||
† 10" and 12" 1-Piece Cups no longer available. Must replace with 3-Piece Cup. Verify required cup size prior to ordering. |
Swing Arms (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 45055001 | TIE PLATE-SWING ARM | BE-24-2 | 1 | |
45255001 | TIE PLATE-SWING ARM | BE-36-2 (Not shown) | 1 | ||
45355001 | TIE PLATE-SWING ARM | BE-42-2 (Not shown) | 1 | ||
2 | 43055004 | SWING ARM-RHS | † | Not sold individually | 1 |
3 | 43055002 | SWING ARM-LHS | † | Not sold individually | 1 |
4 | HW0603 | BOLT-FHSCS-5/8-11 X 2" | 4 | ||
5 | HW0113 | WASHER-LOCK-5/8" | 4 | ||
6 | HW0010 | NUT-JAM-5/8-11 | 4 | ||
7 | PT0413 | COLLAR-SHAFT-3" | 80252001 | 2 | |
8 | 43027001 | SHAFT-ROTARY ACTUATOR | 80252001 | 1 | |
9 | HW1013 | KEY-3/8" X 12" | 80252001 | 1 | |
10 | PT0419 | BEARING-SAE 841-2" I.D., 3" OD, 1/8" THICK | 80252001 | 3 | |
11 | 43052005 | CAP-BEARING | Includes bearing | 2 | |
12 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 6 | ||
13 | HW0103 | WASHER-LOCK-1/4" | 6 | ||
14 | 43057014 | STANDOFF-WIRE | 1 | ||
15 | HW0312 | SCREW-SHSS-1/4-20 X 1"-CUP POINT | 1 | ||
16 | 43057003 | CUSHION-SWING ARM | 2 | ||
17 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 4 | ||
18 | 43055001 | STOP-SWING ARM | 2 | ||
44555001 | STOP-SWING ARM | BE-42-1 only | 1 | ||
19 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 4 | ||
20 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
21 | HW0108 | WASHER-FLAT-3/8"-SAE | 4 | ||
22 | H1565 | ADAPTER-45 DEG-#6 JICM X #4 NPTM | 2 | ||
23 | H1600 | ADAPTER-90 DEG-#6 JICM X #8 SAEM | 2 | ||
NOTES | |||||
† Included in multiple kits. |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 44555001 | STOP-SWING ARM | 1 | ||
2 | 43057003 | CUSHION-SWING ARM | 1 | ||
3 | 43057008 | SPACER-SWING ARM STOP | 1 | ||
4 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 2 | ||
5 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 4 | ||
6 | HW0107 | WASHER-LOCK-3/8" | 4 |
Vacuum Pump (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | P0005 | PUMP-VACUUM | 1 | ||
2 | P0208 | FILTER-HI FLOW | 3 | ||
3 | P0503 | NIPPLE-#4 NPT-BRASS | 3 | ||
4 | P0502 | TEE-#4 FNPT-BRASS | 1 | ||
5 | P0506 | ELBOW-STR-90 DEG-#4 NPT-BRASS | 4 | ||
6 | P0402 | HOSE BARB-1/4 X #4 NPTM-BRASS | 6 | ||
7 | P0207 | VALVE-VACUUM RELEASE | 2 | ||
8 | P0302 | HOSE-VACUUM-1/4" I.D. | Two 6" pieces | 1' | |
9 | P0302 | HOSE-VACUUM-1/4" I.D. | Short Arm side | 1' | |
10 | P0302 | HOSE-VACUUM-1/4" I.D. | Long Arm side | 2' | |
11 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
12 | E0612 | COVER-JUNCTION BOX | 1 | ||
13 | HW0212 | SCREW-RHMS-#10-24 X 1/2" | 2 | ||
14 | E0624 | CONNECTOR-1/2" | 1 | ||
15 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 1 | |
15a | E0617 | LOCKNUT-CONDUIT-1/2" | Not shown | 2 | |
16 | E0501 | CORD-14-4 SW/SOW | Withtout Ground Connection in Arm | 15' | |
E0514 | CORD-16-5 SW/SOW | ||||
17 | 43057014 | STANDOFF-CABLE | 1 | ||
18 | HW0206 | SCREW-RHMS-#10-32 X 3/4" | 4 | ||
19 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 1 | ||
20 | 43057021 | PLATE-STIFFENER | † | 2 | |
21 | HW0402 | BOLT-HHCS-3/8-16 X 1" | † | 12 | |
22 | HW0107 | WASHER-LOCK-3/8" | † | 12 | |
23 | HW0005 | NUT-HEX-3/8-16 | † | 12 | |
24 | HW0108 | WASHER-FLAT-3/8"-SAE | † | Not shown | 24 |
25 | P0111 | FILTER-VACUUM-INLINE | Not shown | 2 | |
NOTES | |||||
† Included in multiple kits. |
Rotary Actuator
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43046001 | ROTARY ACTUATOR | 1 | ||
2 | 80000002 | ROTARY ACTUATOR BASE ASSEMBLY | Without Actuator | 1 | |
2A | N/A | VERTICAL CARRIER PLATE-OUTER | Included with 80000002 | 2 | |
2B | N/A | VERTICAL CARRIER PLATE-INNER | Included with 80000002 | 1 | |
2C | N/A | CARRIER BASE PLATE | Included with 80000002 | 1 | |
3 | HW1070 | PIN-PULL DOWEL-5/8" X 1 1/2" | 2 | ||
4 | HW0508 | BOLT-SHCS-1/2-13 X 3/4" | 3 | ||
5 | HW1045 | PIN-PULL DOWEL-3/8" X 1 1/2" | Included with 80000002 | 6 | |
6 | HW0412 | BOLT-SHCS-3/8-16 X 1 1/4" | Included with 80000002 | 12 | |
7 | H0010 | FITTING-BULKHEAD-3/4-16 X #4 FNPT | 4 | ||
8 | H1579 | ADAPTER-90 DEG-#6 JICM X #4 NPTM | 2 |
Carrier Shafts & Bearings (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43057045 | CARRIER SHAFT-EXTRACTOR ARM | † See notes | 2 | |
2 | 43054007 | BEARING-EXTRACTOR ARM CARRIER | 80252002 | †† See notes | 4 |
3 | HW0412 | BOLT-SHCS-3/8-16 X 1 1/4" | 80252002 | 16 | |
4 | PT0413 | COLLAR-SHAFT-3" | 4 | ||
5 | PT0624 | FITTING-ZERK | 80252002 | Not shown | 4 |
NOTES | |||||
† See Extended Reach End Plate section (2.6.8) for Extended Reach equipped units. | |||||
†† See Carrier Shafts & Bearings (Helical Actuator) section for Helical Actuator equipped units |
Drive Screw Components (Rotary Actuator)
Drive Nut Assembly (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43054006 | DRIVE NUT ASSEMBLY | 80252003 | † See notes | 1 |
2 | HW0426 | BOLT-SHCS-3/8-16 X 5 1/2" | 80252003 | †† See notes | 4 |
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 80252003 | †† See notes | 4 |
4 | HW0006 | NUT-NILN-3/8-16 | 80252003 | †† See notes | 4 |
5 | PT0624 | FITTING-ZERK | 80252003 | 1 | |
NOTES | |||||
† See Drive Screw Components (Helical Actuator) section for Helical Actuator equipped units. | |||||
†† It is recommended to replace mounting hardware when replacing Drive Nut Assembly. |
Drive Screw
[Current] Drive Screw Assembly (Frame #'s 374 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43024001 | SCREW-LINEAR DRIVE | 1 | ||
2 | PT0119 | SPROCKET-50B15 X 1 3/16" | 1 | ||
3 | 43097004 | KEY-1/4 X 7/8" | 1 | ||
4 | 00158001-15 | CHAIN-ROLLER-#50 | 1 | ||
5 | PT0102 | LINK-CONNECTING-#50 | 1 | ||
6 | PT0406 | FLANGE BEARING-4 BOLT-1 3/16" | Alloy casting | 2 | |
7 | HW0503 | BOLT-HHCS-1/2-13 X 1 1/2" | 8 | ||
8 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
9 | PT0107 | SPROCKET-50B15 X 1" | 1 | ||
10 | HC0121 | MOTOR-HYDRAULIC-100CC | SAE 2-Bolt mount | 1 | |
11 | H1605 | ADAPTER-90 DEG-#6 JICM X #10 SAEM | 2 | ||
12 | HW1071 | KEY-WOODRUFF-#808 STD | Supplied with Item 10 | A/R | |
13 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 6 | ||
14 | HW0107 | WASHER-LOCK-3/8" | 6 | ||
15 | 43017007 | PLATE-MOUNTING-SCREW DRIVE MOTOR | 1 | ||
16 | 43057019 | PLATE-COVER | 2 | ||
17 | HW0415 | BOLT-SHCS-3/8-16 X 3/4" | 8 |
ITEMS BELOW ARE REQUIRED FOR REPLACING THE LINEAR DRIVE
SCREW ON UNITS WITH FRAME #'S OF 373 AND EARLIER | |||||
---|---|---|---|---|---|
LINEAR DRIVE SCREW UPDATE KIT | |||||
REF | 80252011 | UPGRADE KIT | 1 | ||
1 | 43024001 | SCREW-LINEAR DRIVE | 1 | ||
2 | PT0119 | SPROCKET-50B15 X 1 3/16" | 1 | ||
3 | 43097004 | KEY-1/4 X 7/8" | 1 | ||
6 | PT0406 | FLANGE BEARING-4 BOLT-1 3/16" | Alloy casting | 2 | |
7 | HW0503 | BOLT-HHCS-1/2-13 X 1 1/2" | 8 | ||
8 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
16 | 43057019 | PLATE-COVER | 2 | ||
18 | 43057022 | SHIM-18GA | May not be required (Not shown) | 2 | |
19 | 43057018 | TEMPLATE-BEARING MOUNT PATTERN | Not shown | 1 | |
20 | 80000015 | INSTRUCTION DETAIL | Not shown | REF | |
21 | 43057020 | SPACER PLATE | Not shown | 2 |
[Discontinued] Drive Screw Assembly (Frame #'s 373 and Earlier)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | SCREW-LINEAR DRIVE (DISCONTINUED) | See 80252011 Upgrade Kit | 1 | |
2 | PT0118 | SPROCKET-50B12 X 1 3/16" | 1 | ||
3 | 43097004 | KEY-1/4" X 7/8" | 1 | ||
4 | 00158001-15 | CHAIN-ROLLER-#50 | 1 | ||
5 | PT0102 | LINK-CONNECTING-#50 | 1 | ||
6 | 43057016 | BLOCK-BEARING RETAINER | 2 | ||
6a | PT0414 | RACE-TAPERED ROLLER BEARING | Included with 43057016 | 2 | |
7 | PT0623 | SEAL-GREASE | 2 | ||
8 | HW0416 | BOLT-SHCS-3/8-16 X 1" | 8 | ||
9 | PT0415 | BEARING-TAPERED ROLLER | 2 | ||
10 | HW1050 | NUT-LOCK | 4 | ||
11 | 43057017 | PLATE-COVER | 2 | ||
12 | HW0415 | BOLT-SHCS-3/8-16 X 3/4" | 8 | ||
13 | PT0624 | FITTING-ZERK | 2 |
Hose Carrier Plate
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43017013 | PLATE-HOSE CARRIER | 1 | ||
2 | PT0618 | BRACKET-FIXED END | 1 | ||
3 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
4 | PT0617 | HOSE CARRIER | 20 links required | 3' | |
5 | PT0619 | BRACKET-MOVING END | 1 | ||
6 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
7 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
8 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 4 | ||
9 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
10 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
11 | HW0005 | NUT-HEX-3/8-16 | 4 |
Magnet Components (Rotary Actuator)
[Discontinued] Magnet Arm Configuration (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41257014 | TIE PLATE-SWING ARM | All units | 1 | |
- | 41655008 | EXTENSION-ARM | BE-36-2 only (Not shown) | 1 | |
- | 43455001 | EXTENSION-ARM | BE-42-2 only (Not shown) | 1 | |
2 | HW0603 | BOLT-FHSCS-5/8-11 X 2" | 4 | ||
3 | HW0113 | WASHER-LOCK-5/8" | 4 | ||
4 | HW0010 | NUT-JAM-5/8-11 | 4 | ||
5 | 41655001 | CARRIER TUBE-MAGNET SWING SHAFT | 1 | ||
6 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 6 | ||
7 | HW0112 | WASHER-FLAT-1/2"-SAE | 6 | ||
8 | HW0110 | WASHER-LOCK-1/2" | 6 | ||
9 | HW0007 | NUT-HEX-1/2-13 | 6 | ||
10 | 41657006 | SHAFT-MAGNET SWING | 1 | ||
11 | 41698001 | KEY-3/8" X 7/16" | 2 | ||
12 | N/A | STOP-MAGNET SWING | † Discontinued | 1 | |
13 | PT0430 | FLANGE BEARING-4 BOLT-1 1/2" | 2 | ||
14 | HW0513 | BOLT-HHCS-1/2-13 X 2 1/4" | 8 | ||
15 | HW0112 | WASHER-FLAT-1/2"-SAE | 16 | ||
16 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
17 | HW0007 | NUT-HEX-1/2-13 | 8 | ||
18 | 41655002 | PLATE-MAGNET MOUNTING | 2 | ||
19 | 41257015 | BLOCK-TIGHTENER | 2-Piece Item | 1 | |
20 | 41257016 | BLOCK-FIXED | 2-Piece Item | 1 | |
21 | HW0423 | BOLT-SHCS-3/8-16 X 3 1/2" | 4 | ||
22 | HW0006 | NUT-NILN-3/8-16 | 4 | ||
23 | HW0806 | SET SCREW-3/8-16 X 2" | Replaces Swivel Head | 4 | |
24 | HW0424 | NUT-JAM-3/8-16 | 4 | ||
25 | 41657017 | INSULATOR-MAGNET MOUNT | 2 | ||
26 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 8 | ||
27 | 41657008 | PAD-MAGNET SLIDE | 2 | ||
28 | HW0314 | BOLT-FHSCS-1/4-20 X 1/2" | 4 | ||
NOTES | |||||
† Refer to Magnet Pivot Stop (Rotary Actuator) section for replacement/upgrade parts. |
Magnet Pivot Stop (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 80252012 | MAGNET SWING STOP KIT | Includes Items 1 through 6 | A/R | |
1 | 43057029 | PLATE-STOP | 1 | ||
2 | 43058003 | SLEEVE-STOP | 2 | ||
3 | 43057030 | SUPPORT-CABLE | 2 | ||
4 | PL0501 | GROMMET-1/2" | 2 | ||
5 | HW0509 | BOLT-HHCS-1/2-13 X 4 1/2" | 2 | ||
6 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
7 | 44557003 | PLATE-STOP | † Single compartment units only | 1 | |
NOTES | |||||
† For units equipped with Pivot Shaft. See Current Magnet Arm Configuration (Rotary Actuator) section for units with independent Magnet Pivot Bearings. |
[Current] Magnet Arm Configuration (Rotary Actuator — November 2014 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | MAGNET PUSH/PULL ARM | † See notes | 1 | |
2 | 43055010 | MAGNET MOUNT | 2 | ||
3 | PT0470 | BEARING-MAGNET PIVOT | 2 | ||
4 | HW0525 | BOLT-CARRIAGE-1/2-13 X 1 1/2" | 12 | ||
5 | HW0524 | BOLT-CARRIAGE-1/2-13 X 2" | †† Stop Plate location | 4 | |
6 | HW0110 | WASHER-LOCK-1/2" | 16 | ||
7 | HW0007 | NUT-HEX-1/2-13 | 16 | ||
8 | 43058009 | PLATE-ROTATION STOP | 2 | ||
9 | 43058003 | SLEEVE-STOP | 2 | ||
10 | 43058010 | SUPPORT-CABLE | 2 | ||
11 | PL0501 | GROMMET-1/2" | 2 | ||
12 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
13 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
14 | 43057037 | INSULATOR-BOTTOM | 2 | ||
15 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 8 | ||
16 | 41657008 | SLIDE-MAGNET | 2 | ||
17 | HW0314 | BOLT-FHSCS-1/4-20 X 1/2" | 4 | ||
18 | 44558001 | PLATE-ROTATION STOP | †† Single compartment units only | 2 | |
REF | 43052014 | ADJUSTABLE PUSH-PULL ARM | Includes Items 19 through 23 | A/R | |
19 | 43055018 | ARM BASE | 1 | ||
20 | 43055019 | MAGNET MOUNT | 2 | ||
21 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
22 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | ||
23 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
NOTES | |||||
† 1-Piece Arm no longer available. Must be replaced with Adjustable Arm.
†† Single Compartment Stop Plates require (1) additional 2" Long Carriage Bolt each. |
Magnet Mounting Hardware (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43032009 | MAGNET ASSEMBLY | Includes Items 1 through 12 | A/R | |
1 | N/A | ELECTROMAGNET-95VDC | 2 | ||
2 | E0314 | SENSOR-PROXIMITY-30MM | 2 | ||
3 | N/A | GASKET-REAR | Discontinued (Not Used) | 2 | |
4 | 41657002 | COVER-PROXIMITY SENSOR HOUSING | Rear | 2 | |
5 | HW1065 | SCREW-SHCS-#6-32 X 3/8" | 8 | ||
6 | HW1066 | WASHER-LOCK-#6 | 8 | ||
7 | E0376 | INDICATOR LIGHT | † See notes | 2 | |
8 | E0335 | RECEPTACLE-5 PIN MALE | With 12" lead | 2 | |
9 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
10 | N/A | GASKET-FRONT | Discontinued (Not Used) | 2 | |
11 | 41657003 | COVER-PROXIMITY SENSOR HOUSING | 80252015 | Front | 2 |
12 | HW0138 | SCREW-FHSCS-#8-32 X 3/8" | 80252015 | 8 | |
13 | HW0433 | STUD-1/2-13 X 5" | 80252006 | For units with Magnet Pivot Shaft only.
See Discontinued Magnet Arm Configuration (Rotary Actuator) section (Units built prior to 11/01/14) |
8 |
14 | HW0007 | NUT-HEX-1/2-13 | 80252006 | 8 | |
15 | HW0112 | WASHER-FLAT-1/2"-SAE | 80252006 | 40 | |
16 | HW1002 | SPRING-1/2" | 80252006 | 24 | |
17 | HW0008 | NUT-NILN-1/2-13 | 80252006 | 8 | |
18 | HW0514 | BOLT-HHCS-1/2-13 X 2 1/2" | 80252014 | For units with Independent Pivot Bearing only.
See Current Magnet Arm Configuration (Rotary Actuator) section (Units built 11/01/14 to Present) |
4 |
19 | HW1002 | SPRING-1/2" | 80252014 | 4 | |
20 | HW0112 | WASHER-FLAT-1/2"-SAE | 80252014 | 8 | |
21 | HW0007 | NUT-HEX-1/2-13 | 80252014 | 4 | |
NOTES | |||||
† Extractors built or Replacement Magnets shipped prior to October 2021 used Multi-piece Indicator Lights with Replaceable Bulb and Lens and are no longer available.
Current Indicator Light is a 1-Piece LED assembly. Replacement of any Multi-Piece Component requires replacing entire assembly with current, 1-Piece Indicator Light. |
Magnet Cords (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1105 | JUNCTION BOX-4" X 2" X 2" | Weather Proof Box | 1 | |
2 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
3 | E1106 | COVER-JUNCTION BOX | Weather Proof with Gasket | 1 | |
4 | E0333 | RECEPTACLE-9 PIN MALE | With 12" Lead | 1 | |
5 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 2 | |
6 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
7 | E0334 | CORD-5 PIN FEMALE | With 36" Lead | 2 | |
8 | E0332 | CORD-9 PIN FEMALE-90 DEG | With 36" Lead | 1 | |
9 | PL0501 | GROMMET-1/2" | 1 | ||
10 | 41657013-2 | PLATE-PANEL MOUNTING | With Single Cable Hole | 1 | |
11 | E0334-6 | CORD-5 PIN FEMALE | With 72" Lead | 2 | |
12 | 43057038-2 | PLATE-PANEL MOUNTING | With Dual Cable Holes | 1 |
Panel Mounting (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43057021 | PLATE-STIFFENER | 1 | ||
2 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 12 | ||
3 | HW0108 | WASHER-FLAT-3/8"-SAE | (Not shown) | 24 | |
4 | HW0107 | WASHER-LOCK-3/8" | 12 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 12 | ||
6 | 41637001 | PANEL-COMPONENT MOUNTING | 1 | ||
7 | HW0325 | BOLT-5/16-18 X 1 3/4"-PAN HEAD | 4 | ||
8 | N/A | INSULATOR-THREADED FEMALE | Discontinued | 4 | |
9 | HW0106 | WASHER-FLAT-5/16"-SAE | 8 | ||
10 | HW0326 | NUT-NILN-5/16-18 | 8 | ||
11 | E1016 | FUSE HOLDER | 1 | ||
12 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | 1 | ||
13 | HW0133 | WASHER-FLAT-#8-SAE | 1 | ||
14 | HW0132 | NUT-NILN-#8-32 | 1 | ||
15 | E0325 | FUSE-7AMP-250VAC | FLM-7 or FNM-7 | 1 | |
16 | PL0307 | INSULATOR-MALE STUD | 4 |
Magnet Extractor Electrical Panel (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41637001 | PANEL-COMPONENT MOUNTING | 1 | ||
2 | 41637002 | WIRE WAY | 2 | ||
3 | 41637003 | WIRE WAY | 1 | ||
4 | 41637004 | TRACK-TERMINAL BLOCK MOUNTING | 1 | ||
5 | 41637005 | TRACK-TERMINAL BLOCK MOUNTING | 1 | ||
6 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | 10 | ||
7 | HW0133 | WASHER-FLAT-#8-SAE | 10 | ||
8 | HW0132 | NUT-NILN-#8-32 | (Not shown) | 16 | |
9 | E1020 | TERMINAL BLOCK | 12 | ||
10 | E1040 | END BARRIER | 2 | ||
11 | E1330 | END ANCHOR | 4 | ||
12 | E1009 | RECTIFIER-FULL WAVE BRIDGE | 2 | ||
13 | HW0135 | SCREW-RHMS-#8-32 X 3/4" | 2 | ||
14 | E1313 | SOCKET-RELAY-8 PIN | 2 | ||
15 | HW0139 | SCREW-RHMS-#8-32 X 1 1/4" | 4 | ||
16 | E0331 | RELAY-DPDT-110VAC | With Indicator Light | 2 |
Swing Arm Stop (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43055007 | MOUNT-STOP-SWING ARM | 2 | ||
2 | 43057024 | STOP-SWING ARM | BE-24 | 4 | |
43057023 | STOP-SWING ARM | BE-36 & BE-42 | 4 | ||
3 | HW0304 | BOLT-HHCS-1/4-20 X 1 1/2" | 4 | ||
4 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
5 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
6 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
7 | HW0403 | BOLT-HHCS-3/8-16 X 1 1/4" | 4 | ||
8 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
9 | HW0108 | WASHER-FLAT-3/8"-SAE | 4 |
Extended Reach Hydraulics (Rotary Actuator)
Vacuum Extended Reach (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41257014 | TIE PLATE-SWING ARM | All units | 1 | |
- | 41655008 | EXTENSION-ARM | BE-36-2 only (Not shown) | 1 | |
- | 43455001 | EXTENSION-ARM | BE-42-2 only (Not shown) | 1 | |
2 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 6 | ||
3 | HW0112 | WASHER-FLAT-1/2"-SAE | 6 | ||
4 | HW0110 | WASHER-LOCK-1/2" | 6 | ||
5 | HW0007 | NUT-HEX-1/2-13 | 6 | ||
6 | P0301-1 | HOSE-COIL-VACUUM | 1 | ||
7 | 41257035 | STANDOFF | 2 | ||
8 | HW1072 | RESTRAINT-HOSE | 2 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 2 | ||
10 | HW0103 | WASHER-LOCK-1/4' | 2 | ||
11 | HW0318 | BOLT-SHCS-1/4-20 X 1 1/2" | 2 | ||
12 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 1 | ||
13 | HW0312 | SCREW-SHSS-1/4-20 X 1"-CUP POINT | 1 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41255005 | ARM-EXTENSION | 1 | ||
2 | HC0416 | CYLINDER-EXTENDED REACH | 1 | ||
3 | H1578 | ADAPTER-90 DEG-#6 JICM X #6 NPTM | 2 | ||
4 | 41257031 | PIN-CLEVIS END | 1 | ||
5 | 00197036 | PIN-ROD END | 1 | ||
6 | HW1058 | PIN-HITCH | 4 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41255004 | HOUSING-EXTENDED REACH | 1 | ||
2 | 41257030 | PLATE-END | 1 | ||
3 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 4 | ||
4 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
5 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
6 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
7 | 41258002 | PLATE-BEARING | Side | 2 | |
8 | 41258005 | PLATE-SHIM | Side | 2 | |
9 | 41258003 | PLATE-BEARING | Upper/ Lower | 2 | |
10 | 41258004 | PLATE-SHIM | Upper/ Lower | 2 | |
11 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 28 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 28 |
Extended Reach Rotary Actuator
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43046001 | ROTARY ACTUATOR | 1 | ||
2 | 80000002 | ROTARY ACTUATOR BASE ASSEMBLY | Without Actuator | 1 | |
2A | N/A | VERTICAL CARRIER PLATE-OUTER | Included with 80000002 | 2 | |
2B | N/A | VERTICAL CARRIER PLATE-INNER | Included with 80000002 | 1 | |
2C | N/A | CARRIER BASE PLATE | Included with 80000002 | 1 | |
3 | HW1070 | PIN-PULL DOWEL-5/8" X 1 1/2" | 2 | ||
4 | HW0508 | BOLT-SHCS-1/2-13 X 3/4" | 3 | ||
5 | HW1045 | PIN-PULL DOWEL-3/8" X 1 1/2" | Included with 80000002 | 6 | |
6 | HW0412 | BOLT-SHCS-3/8-16 X 1 1/4" | Included with 80000002 | 12 | |
7 | H0010 | FITTING-BULKHEAD-3/4-16 X #4 FNPT | 4 | ||
8 | H1579 | ADAPTER-90 DEG-#6 JICM X #4 NPTM | 4 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | PT0634 | BRACKET-MALE END | Sold as set | 1 | |
2 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 4 | ||
3 | HW0104 | WASHER-FLAT-1/4"-SAE | 10 | ||
4 | HW0103 | WASHER-LOCK-1/4" | 6 | ||
5 | HW0002 | NUT-HEX-1/4-20 | 6 | ||
6 | PT0627 | HOSE CARRIER | 14 Links required | 39" | |
7 | PT0634 | BRACKET-FEMALE END | Sold as set | 1 | |
8 | HC0261 | VALVE-CROSS PORT RELIEF | 1 | ||
8a | 43046003 | REPLACEMENT CARTRIDGE | † For Item 8 (Not shown) | 2 | |
9 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
10 | H1546 | ADAPTER-#6 JICM X #8 SAEM | 2 | ||
11 | H1617 | ADAPTER-45 DEG-#6 JICM X #8 SAEM | 2 | ||
12 | HC0237 | VALVE-SEQUENCING | 1 | ||
12a | 43046005 | REPLACEMENT CARTRIDGE | † For Item 12 (Not shown) | A/R | |
13 | HW0317 | BOLT-HHCS-1/4-20 X 3 1/2" | 2 | ||
14 | H1560 | ADAPTER-45 DEG-#8 JICM X #8 SAEM | 4 | ||
15 | H1600 | ADAPTER-90 DEG-#6 JICM X #8 SAEM | 2 | ||
NOTES | |||||
† Cartridges are for replacement only |
Magnet Extended Reach (Rotary Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43055011 | ARM-EXTENSION-MAGNET | 1 | ||
2 | HC0415 | CYLINDER-EXTENDED REACH-MAGNET | 2 1/2" X 8" Cylinder | 1 | |
3 | H1578 | ADAPTER-90 DEG-#6 JICM X #6 MNPT | 2 | ||
4 | 43057042 | PIN-CLEVIS END | 1 | ||
5 | 43057043 | PIN-ROD END | 1 | ||
6 | HW1132 | RETAINING RING-EXTERNAL-3/4"I.D. | 4 | ||
7 | HW1043 | CLAMP-CYLINDER | 2 | ||
8 | 43057044-2 | SUPPORT-CABLE | 2 | ||
9 | PL0501 | GROMMET-1/2" I.D. | 4 | ||
10 | 43058019 | SUPPORT-CABLE-BAND CLAMP | 2 | ||
11 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
12 | HW0103 | WASHER-LOCK-1/4" | 2 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43055012 | HOUSING-EXTENDED REACH-MAGNET | 1 | ||
2 | 50057008 | PLATE-END | 1 | ||
3 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 4 | ||
4 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
5 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
6 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
7 | 43058013 | PLATE-BEARING-SIDE | 2 | ||
8 | 43058016 | PLATE-SHIM-SIDE | 2 | ||
9 | 43058014 | PLATE-BEARING-UPPER/LOWER | 2 | ||
10 | 43058015 | PLATE-SHIM-UPPER/LOWER | 2 | ||
11 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 24 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 24 |
Extended Reach End Plates
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | CARRIER SHAFT-EXTRACTOR ARM | † 3-Hole version | A/R | |
2 | PT0413 | COLLAR-SHAFT-3" | 4 | ||
3 | 50057009 | PLATE-END-3 HOLE | Replacement part only | 4 | |
4 | 50057010 | SHIM-END PLATE | †† See notes | A/R | |
5 | HW1076 | BOLT-FHSCS-3/8-16 X 1" | 12 | ||
6 | 43057045 | CARRIER SHAFT-EXTRACTOR ARM | 1-Hole version | 2 | |
7 | 43017076 | PLATE-END-1 HOLE | 4 | ||
8 | HW0603 | BOLT-FHSCS-5/8-11 X 2" | 4 | ||
NOTES | |||||
† 3-Hole Carrier Shaft no longer available. Must replace 3-Hole Shaft with current, 1-Hole version along with new End Plates and hardware. | |||||
†† Shim quantity varies due to manufacturing tolerences. |
Carrier Shafts & Bearings (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43057045 | CARRIER SHAFT-EXTRACTOR ARM | † See notes | 2 | |
2 | 43054007 | BEARING-EXTRACTOR ARM CARRIER | 80252002 | 4 | |
3 | HW0412 | BOLT-SHCS-3/8-16 X 1 1/4" | 80252002 | 16 | |
4 | PT0413 | COLLAR-SHAFT-3" | 4 | ||
5 | 50057010 | SHIM-END PLATE | A/R | ||
6 | 43017076 | PLATE-END-1 HOLE | 4 | ||
7 | HW0603 | BOLT-FHSCS-5/8-11 X 2" | 4 | ||
8 | PT0624 | FITTING-ZERK | 80252002 | (Not shown) | 4 |
NOTES | |||||
† See Extended Reach End Plates section for Extended Reach equipped units. |
Drive Screw Components (Helical Actuator)
Drive Nut Assembly (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43054006 | DRIVE NUT ASSEMBLY | 80252003 | 1 | |
2 | HW0426 | BOLT-SHCS-3/8-16 X 5 1/2" | 80252003 | † See notes | 4 |
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 80252003 | † See notes | 4 |
4 | HW0006 | NUT-NILN-3/8-16 | 80252003 | † See notes | 4 |
5 | PT0624 | FITTING-ZERK | 80252003 | 1 | |
NOTES | |||||
† It is recommended to replace Mounting Hardware when replacing Drive Nut Assembly. |
Swing Arms & Actuator (Helical Actuator)
[Discontinued] Helical Actuator (Prior to July 2023)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | HELICAL ACTUATOR | † See notes | 1 | |
2 | 43057046 | ACTUATOR BASE PLATE | 1 | ||
3 | 43058022 | SPACER-ACTUATOR | 4 | ||
4 | HW0725 | BOLT-HHCS-3/4-16 X 4-3/4"-GR8 | 4 | ||
5 | HW0066 | NUT-JAM-3/4-16-GR8 | 4 | ||
6 | 43055013 | SWING ARM-LHS | †† See notes | 1 | |
7 | HW0620 | BOLT-HHCS-5/8-11 X 1-1/4" | 6 | ||
8 | HW0013 | WASHER-LOCK-5/8" | 6 | ||
9 | 43055014 | SWING ARM-RHS | 1 | ||
10 | HW0502 | BOLT-HHCS-1/2-13 X 1-1/4" | 6 | ||
11 | HW0110 | WASHER-LOCK-1/2" | 6 | ||
12 | 43042008 | 3/8" TUBE X #6 JIC HARD-PIPE | 1 | ||
13 | 43042010 | 3/8" TUBE X #6 JIC HARD-PIPE, LONG | 1 | ||
14 | H1619 | ADAPTER-90 DEG-#6 JICM X #4 SAEM | 2 | ||
15 | H0010 | FITTING-H-BULKHEAD-1/4" FNPT | 2 | ||
16 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 2 | ||
17 | HW1082 | CLAMP-HOSE | 1 | ||
18 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
NOTES | |||||
† Discontinued Helical Actuator no longer available. Must replace with current Helical Actuator Retro Kit 80252032. See Current Helical Actuator section.
†† Swing Arms manufactured prior to January 2022 use 10 Bolts & Washer per Swing Arm. |
[Current] Helical Actuator (July 2023 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
N/A | 43052020 | HELICAL ACTUATOR ASSEMBLY | Includes Items 1 through 17 | 1 | |
1 | HC0180 | HELICAL ACTUATOR | 80252032 | 1 | |
2 | 43057046 | ACTUATOR BASE PLATE | 1 | ||
3 | 43058022 | SPACER-ACTUATOR | 4 | ||
4 | HW0725 | BOLT-HHCS-3/4-16 X 4-3/4"-GR8 | 4 | ||
5 | HW0066 | NUT-JAM-3/4-16-GR8 | 4 | ||
6 | 43055013 | SWING ARM-LHS | 1 | ||
7 | HW0620 | BOLT-HHCS-5/8-11 X 1-1/4" | 6 | ||
8 | HW0013 | WASHER-LOCK-5/8" | 6 | ||
9 | 43055014 | SWING ARM-RHS | 1 | ||
10 | HW0502 | BOLT-HHCS-1/2-13 X 1-1/4" | 6 | ||
11 | HW0110 | WASHER-LOCK-1/2" | 6 | ||
12 | 43042011 | 3/8" TUBE X #6 JIC HARD-PIPE, 90 DEG | 80252032 | † See notes | 1 |
13 | 43042012 | 3/8" TUBE X #6 JIC HARD-PIPE, SHORT | 80252032 | † See notes | 1 |
14 | H1619 | ADAPTER-90 DEG-#6 JICM X #4 SAEM | 80252032 | 2 | |
15 | H0010 | FITTING-H-BULKHEAD-1/4" FNPT | 2 | ||
16 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 80252032 | 1 | |
17 | H1691 | ADAPTER-45 DEG-#6 JICM X #4 NPTM | 80252032 | † See notes | 1 |
18 | HW1082 | CLAMP-HOSE | 1 | ||
19 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
NOTES | |||||
† Hard-Pipes and 45-Degree Adapter required if replacing discontinued Actuator with current Actuator. Kit PT# 80252032 required for discontinued Actuator replacement. |
Swing Arm Stops & Tie Plate (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43057050 | TIE PLATE-HELICAL SWING ARM | 1 | ||
2 | HW0603 | BOLT-FHSCS-5/8-11 X 2" | 4 | ||
3 | HW0113 | WASHER-LOCK-5/8" | 4 | ||
4 | HW0010 | NUT-JAM-5/8-11 | 4 | ||
5 | 43057052 | STOP-POLY-SWING ARM | † See notes | 4 | |
6 | HW0441 | BOLT-FHSCS-3/8-16 X 1-1/2" | 4 | ||
7 | HW0031 | NUT-LOCK-3/8-16, DEFORMED THREAD | †† See notes | 4 | |
8 | 44555002 | SWING ARM STOP | Single compartment units only | A/R | |
NOTES | |||||
† Replacement Poly Stop design updated from square to round. Stop Spacers not required with current, round-style Stops. | |||||
†† Deformed Thread Lock Nut replaces Acorn Nut and Split Lock Washer used previously. |
Push/Pull Arm Mounting (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ | ||
---|---|---|---|---|---|---|---|
BE-24 | BE-36 | BE-42 | |||||
1 | 41655008 | EXTENSION-ARM | † BE-36 units only | - | 1 | - | |
43455001 | EXTENSION-ARM | † BE-42 units only | - | - | 1 | ||
2 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 6 | 12 | |||
3 | HW0112 | WASHER-FLAT-1/2"-SAE | 12 | 24 | |||
4 | HW0110 | WASHER-LOCK-1/2" | 6 | 12 | |||
5 | HW0007 | NUT-HEX-1/2-13 | 6 | 12 | |||
NOTES | |||||||
† BE-24 units do not utilize an arm extension. |
Vacuum Extractor Arm (Helical Actuator)
Non-Pivoting Vacuum Cup Arm (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HW0428 | STUD-VACUUM-3/8-16 X 5" | HW-KIT-2 | 8 | |
2 | HW0108 | WASHER-FLAT-3/8"-SAE | HW-KIT-2 | 40 | |
3 | HW1001 | SPRING-3/8" | HW-KIT-2 | 24 | |
4 | HW0424 | NUT-JAM-3/8-16 | HW-KIT-2 | 8 | |
5 | HW0006 | NUT-NILN-3/8-16 | HW-KIT-2 | 8 | |
6 | P0402 | HOSE BARB-1/4" X #4 MNPT-BRASS | 2 | ||
REF | 43052014 | ADJUSTABLE PUSH-PULL ARM | Includes Items 7 through 11 | A/R | |
7 | 43055018 | ARM BASE | 1 | ||
8 | 43055019 | VACUUM CUP MOUNT | 2 | ||
9 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
10 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | ||
11 | HW0008 | NUT-NILN-1/2-13 | 2 |
Pivoting Vacuum Cup Arm (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43052014 | ADJUSTABLE PUSH-PULL ARM | Includes Items 1 through 5 | A/R | |
1 | 43055018 | ARM BASE | 1 | ||
2 | 43055019 | VACUUM CUP MOUNT | 2 | ||
3 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
4 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | ||
5 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
6 | 43055020 | MOUNT-PIVOT-VACUUM CUP | 2 | ||
7 | PT0470 | BEARING-PIVOT | 2 | ||
8 | HW0525 | BOLT-CARRIAGE-1/2-13 X 1 1/2" | 12 | ||
9 | HW0524 | BOLT-CARRIAGE-1/2-13 X 2" | 4 | ||
10 | HW0110 | WASHER-LOCK-1/2" | 16 | ||
11 | HW0008 | NUT-HEX-1/2-13 | 16 | ||
12 | 43058009 | PLATE-ROTATION STOP | 2 | ||
13 | 43058003 | SLEEVE-STOP | 2 | ||
14 | 43058010 | SUPPORT-CABLE | 2 | ||
15 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 4 | |
16 | E0617 | LOCKNUT-CONDUIT-1/2" | 4 | ||
17 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
18 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
19 | 43037002-2 | SUPPORT-CABLE RESTRAINT | 2 | ||
20 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 | ||
21 | P0506 | ELBOW-STR-90 DEG-#4 NPT-BRASS | 2 | ||
22 | P0402 | HOSE BARB-1/4" X #4 MNPT-BRASS | 2 | ||
23 | 43057056-2 | BRACKET-HOSE SUPPORT | 2 | ||
24 | PL0507 | GROMMET-5/8" I.D. | 2 | ||
25 | P0302 | HOSE-VACUUM-1/4" I.D. | 2 Pieces at 48" each | 96" | |
26 | HW0443 | BOLT-HHCS-3/8-16 X 3-1/2" | HW-KIT-3 | 8 | |
27 | HW1001 | SPRING-3/8" | HW-KIT-3 | 16 | |
28 | HW0108 | WASHER-FLAT-3/8"-SAE | HW-KIT-3 | 32 | |
29 | HW0424 | NUT-JAM-3/8-16 | HW-KIT-3 | 4 |
Single Compartment Vacuum Cup Rotation Stop (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 445558001 | PLATE-ROTATION STOP | Single compartment units only | 2 | |
2 | HW0525 | BOLT-CARRIAGE-1/2-13 X 1 1/2" | 2 | ||
3 | HW0524 | BOLT-CARRIAGE-1/2-13 X 2" | 6 | ||
4 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
5 | HW0008 | NUT-HEX-1/2-13 | 8 |
Vacuum Components (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43058021 | STIFFENER PLATE-HELICAL SWING ARM | 2 | ||
2 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 12 | ||
3 | HW0108 | WASHER-FLAT-3/8" | 24 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 12 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 12 | ||
6 | P0005 | PUMP-VACUUM | 1 | ||
7 | P0207 | VALVE-VACUUM RELEASE | 2 | ||
8 | P0208 | FILTER-HI FLOW | 3 | ||
9 | H0011 | NIPPLE-#4 X 2"-BRASS | 1 | ||
10 | P0502 | TEE-#4 FNPT-BRASS | 1 | ||
11 | P0506 | ELBOW-STR-90 DEG-#4 NPT-BRASS | 4 | ||
12 | P0503 | NIPPLE-#4 NPT-BRASS | 2 | ||
13 | P0402 | HOSE BARB-1/4" X #4 MNPT-BRASS | 6 | ||
14 | P0111 | FILTER-VACUUM-IN-LINE | 2 | ||
15 | HW0206 | SCREW-RHMS-#10-32 X 3/4" | 4 | ||
16 | 43037014-2 | BRACKET-CABLE RESTRAINT | 1 | ||
17 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 2 | |
18 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
19 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
20 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
21 | E0612 | COVER-JUNCTION BOX | 1 | ||
22 | E0624 | CONNECTOR-1/2" | Includes Lock Nut | 1 | |
23 | HW0212 | SCREW-RHMS-#10-24 X 1/2" | 2 |
Magnet Extractor Arm (Helical Actuator)
Magnet Arm (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43052014 | ADJUSTABLE PUSH-PULL ARM | Includes Items 1 through 5 | A/R | |
1 | 43055018 | ARM BASE | 1 | ||
2 | 43055019 | VACUUM CUP MOUNT | 2 | ||
3 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
4 | HW0112 | WASHER-FLAT-1/2"-SAE | 4 | ||
5 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
6 | 43055016 | MOUNT-PIVOT-MAGNET | 2 | ||
7 | PT0470 | BEARING-PIVOT | 2 | ||
8 | HW0525 | BOLT-CARRIAGE-1/2-13 X 1 1/2" | 12 | ||
9 | HW0524 | BOLT-CARRIAGE-1/2-13 X 2" | 4 | ||
10 | HW0110 | WASHER-LOCK-1/2" | 16 | ||
11 | HW0008 | NUT-HEX-1/2-13 | 16 | ||
12 | 43058009 | PLATE-ROTATION STOP | 2 | ||
13 | 43058003 | SLEEVE-STOP | 2 | ||
14 | 43058010 | SUPPORT-CABLE | 2 | ||
15 | HW0523 | BOLT-HHCS-1/2-13 X 4" | 2 | ||
16 | HW0008 | NUT-NILN-1/2-13 | 2 | ||
17 | E0622 | RESTRAINT-1/2" | Grip Size .450" to .560" | 2 | |
18 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
19 | 43037002-2 | SUPPORT-CABLE RESTRAINT | 2 | ||
20 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 | ||
21 | E0334-6' | CORD-5 PIN FEMALE | With 72" Lead | 2 | |
22 | E1041 | WIRE LOOM-SPIRAL-3/8" | 2 Pieces at 24" each | 48" | |
23 | PL0501 | GROMMET-1/2" I.D. | 2 | ||
24 | 43057037 | INSULATOR-BOTTOM | 2 | ||
25 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 8 | ||
26 | 41657008 | SLIDE-MAGNET | 2 | ||
27 | HW0314 | BOLT-FHSCS-1/4-20 X 1/2" | 4 |
Magnet Assembly (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43032009 | MAGNET ASSEMBLY | Includes items 1 through 12 | A/R | |
1 | N/A | ELECTROMAGNET-95VDC | 2 | ||
2 | E0314 | SENSOR-PROXIMITY-30MM | 2 | ||
3 | 41657002 | COVER-PROXIMITY SENSOR HOUSING | Rear | 2 | |
4 | HW1065 | SCREW-SHCS-#6-32 X 3/8" | 8 | ||
5 | HW1066 | WASHER-LOCK-#6 | 8 | ||
6 | E0335 | RECEPTACLE-5 PIN MALE | With 12" Lead | 2 | |
7 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
8 | E0376 | INDICATOR LIGHT | † See notes | 2 | |
9 | 41657003 | COVER-PROXIMITY SENSOR HOUSING | 80252015 | Front | 2 |
10 | HW0138 | SCREW-FHSCS-#8-32 X 3/8" | 80252015 | 8 | |
11 | HW0514 | BOLT-HHCS-1/2-13 X 2 1/2" | 80252014 | 4 | |
12 | HW1002 | SPRING-1/2" | 80252014 | 4 | |
13 | HW0112 | WASHER-FLAT-1/2"-SAE | 80252014 | 8 | |
14 | HW0007 | NUT-HEX-1/2-13 | 80252014 | 4 | |
15 | E0336 | METAL OXIDE VARISTOR | Not shown | 1 | |
NOTES | |||||
† Extractors built or Replacement Magnets shipped prior to October 2021 used Multi-piece Indicator Lights with Replaceable Bulb and Lens and are no longer available.
Current Indicator Light is a 1-Piece LED assembly. Replacement of any Multi-Piece Component requires replacing entire assembly with current, 1-Piece Indicator Light |
Magnet Components (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43058021 | STIFFENER PLATE-HELICAL SWING ARM | 1 | ||
2 | 43057051-2 | STIFFENER-MAGNET-HELICAL SWING ARM | 1 | ||
3 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 12 | ||
4 | HW0108 | WASHER-FLAT-3/8" | 24 | ||
5 | HW0107 | WASHER-LOCK-3/8" | 12 | ||
6 | HW0005 | NUT-HEX-3/8-16 | 12 | ||
7 | PL0307 | INSULATOR-MALE STUD | 4 | ||
8 | HW0106 | WASHER-FLAT-5/16"-SAE | 8 | ||
9 | HW0105 | WASHER-LOCK-5/16" | 8 | ||
10 | HW0004 | NUT-HEX-5/16-18 | 8 | ||
11 | E0622 | RESTRAINT-1/2" | Grip Size .450" to .560" | 1 | |
12 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip Size .450" to .560" | 2 | |
13 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
14 | E1016 | FUSE HOLDER | 1 | ||
15 | E0325 | FUSE-7 AMP-250VAC | FLM-7 or FNM-7 | 1 | |
16 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | 1 | ||
17 | HW0133 | WASHER-FLAT-#8-SAE | 1 | ||
18 | HW0132 | NUT-NILN-#8-32 | 1 |
Magnet Electrical Panel (Helical Actuator)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41637001 | PANEL-COMPONENT MOUNTING | 1 | ||
2 | 41637002 | WIRE WAY-SHORT | 2 | ||
3 | 41637003 | WIRE WAY-LONG | 1 | ||
4 | 41637004 | TRACK-MOUNTING-SHORT | 1 | ||
5 | 41637005 | TRACK-MOUNTING-LONG | 1 | ||
6 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | Mounting Track Hardware not shown | 10 | |
7 | HW0132 | WASHER-FLAT-#8-SAE | 10 | ||
8 | HW0133 | NUT-NILN-#8-32 | 16 | ||
9 | E1020 | TERMINAL BLOCK | 12 | ||
10 | E1040 | END BARRIER | 2 | ||
11 | E1330 | END ANCHOR | 4 | ||
12 | E1009 | RECTIFIER-FULL WAVE BRIDGE | 2 | ||
13 | HW0135 | SCREW-RHMS-#8-32 X 3/4" | 2 | ||
14 | E1313 | SOCKET-RELAY-8 PIN | 2 | ||
15 | E0331 | RELAY-DPDT-110VAC | With Indicator Light | 2 | |
16 | HW0139 | SCREW-RHMS-#8-32 X 1 1/4" | 4 |
Extended Reach Hydraulics (Helical Actuator)
[Discontinued] Helical Actuator (Prior to July 2023)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43042009 | 3/8" TUBE X #6 JIC HARD-PIPE | 2 | ||
2 | H1579 | ADAPTER-90 DEG-#6 JICM X #4 MNPT | 2 | ||
3 | H0010 | FITTING-BULKHEAD-3/4-16 X #4 FNPT | 2 | ||
4 | 43055017 | ELBOW-BULKHEAD | 2 | ||
5 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
7 | 4-48-0402-0402 | HYD HOSE-1/4" X 48" (BE-24 UNITS) | Cylinder Rod-End Hose | 1 | |
4-54-0402-0402 | HYD HOSE-1/4" X 54" (BE-36 UNITS) | ||||
4-56-0402-0402 | HYD HOSE-1/4" X 56" (BE-42 UNITS) | ||||
8 | 4-38-0402-0402 | HYD HOSE-1/4" X 38" (BE-24 UNITS) | Cylinder Base-End Hose | 1 | |
4-44-0402-0402 | HYD HOSE-1/4" X 44" (BE-36 UNITS) | ||||
4-46-0402-0402 | HYD HOSE-1/4" X 46" (BE-42 UNITS) | ||||
9 | 41257035 | STANDOFF-HOSE | 2 | ||
10 | HW1093 | CLAMP-CABLE-3/4" | 2 | ||
11 | HW0311 | BOLT-FHSCS-1/4-20 X 3/4" | 2 | ||
12 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 |
[Current] Helical Actuator (July 2023 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43042013 | 3/8" TUBE X #6 JIC HARD-PIPE | 2 | ||
2 | H1579 | ADAPTER-90 DEG-#6 JICM X #4 MNPT | 2 | ||
3 | H0010 | FITTING-BULKHEAD-3/4-16 X #4 FNPT | 2 | ||
4 | 43055021 | ELBOW-BULKHEAD | 2 | ||
5 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
7 | 4-48-0402-0402 | HYD HOSE-1/4" X 48" (BE-24 UNITS) | Cylinder Rod-End Hose | 1 | |
4-54-0402-0402 | HYD HOSE-1/4" X 54" (BE-36 UNITS) | ||||
4-56-0402-0402 | HYD HOSE-1/4" X 56" (BE-42 UNITS) | ||||
8 | 4-38-0402-0402 | HYD HOSE-1/4" X 38" (BE-24 UNITS) | Cylinder Base-End Hose | 1 | |
4-44-0402-0402 | HYD HOSE-1/4" X 44" (BE-36 UNITS) | ||||
4-46-0402-0402 | HYD HOSE-1/4" X 46" (BE-42 UNITS) | ||||
9 | 41257035 | STANDOFF-HOSE | 2 | ||
10 | HW1093 | CLAMP-CABLE-3/4" | 2 | ||
11 | HW0311 | BOLT-FHSCS-1/4-20 X 3/4" | 2 | ||
12 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 |
Vacuum Extended Reach (Helical Actuator)
Non-Pivoting Cup Extended Reach Vacuum Arm (Helical Actuator) [Prior to October 2022]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41255005 | ARM-EXTENSION | 1 | ||
2 | 41255004 | HOUSING-EXTENDED REACH | 1 | ||
3 | HC0416 | CYLINDER-2 1/2" X 12" | 1 | ||
4 | 43057042 | PIN-CYLINDER-REAR | 1 | ||
5 | 43057043 | PIN-CYLINDER-ROD | 1 | ||
6 | HW1132 | RETAINING RING-3/4" I.D. | 4 | ||
7 | H1578 | ADAPTER-90 DEG-#6 JIC X # 6 NPT | 2 | ||
8 | 50057008 | PLATE-END | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
10 | HW0104 | WASHER-FLAT-1/4" | 8 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
13 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 28 | ||
14 | HW0002 | NUT-HEX-1/4-20 | 28 | ||
15 | 41258002 | PLATE-BEARING | 80258001 | Side | 2 |
16 | 41258005 | PLATE-SHIM | 80258001 | Side | 2 |
17 | 41258003 | PLATE-BEARING | 80258001 | Upper/Lower | 2 |
18 | 41258004 | PLATE-SHIM | 80258001 | Upper/Lower | 2 |
[Current] Pivoting Cup Extended Reach Vacuum Arm (Helical Actuator) [October 2022 to Present]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43055011 | ARM-EXTENSION | Pivoting cup only | 1 | |
2 | 43055012 | HOUSING-EXTENDED REACH | Pivoting cup only | 1 | |
3 | HC0415 | CYLINDER-2 1/2" X 8" | 1 | ||
4 | 43057042 | PIN-CYLINDER-REAR | 1 | ||
5 | 43057043 | PIN-CYLINDER-ROD | 1 | ||
6 | HW1132 | RETAINING RING-3/4" I.D. | 4 | ||
7 | H1578 | ADAPTER-90 DEG-#6 JIC X # 6 NPT | 2 | ||
8 | 50057008 | PLATE-END | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
10 | HW0104 | WASHER-FLAT-1/4" | 8 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
13 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 24 | ||
14 | HW0002 | NUT-HEX-1/4-20 | 24 | ||
15 | 43058013 | PLATE-BEARING | Side | 2 | |
16 | 43058016 | PLATE-SHIM | Side | 2 | |
17 | 43058014 | PLATE-BEARING | Upper/ Lower | 2 | |
18 | 43058015 | PLATE-SHIM | Upper/ Lower | 2 | |
19 | HW1043 | CLAMP-CYLINDER | 2 | ||
20 | 43058019 | SUPPORT-CABLE-BAND CLAMP | 2 | ||
21 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 2 | |
22 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
23 | HW0104 | WASHER-FLAT-1/4" | 4 | ||
24 | HW0103 | WASHER-LOCK-1/4" | 2 |
Magnet Extended Reach (Helical Actuator)
[Discontinued] Extended Reach Magnet Arm (Helical Actuator) [Prior to October 2022]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43055011 | ARM-EXTENSION | 1 | ||
2 | 43055012 | HOUSING-EXTENDED REACH | 1 | ||
3 | HC0415 | CYLINDER-2 1/2" X 8" | 1 | ||
4 | 43057042 | PIN-CYLINDER-REAR | 1 | ||
5 | 43057043 | PIN-CYLINDER-ROD | 1 | ||
6 | HW1132 | RETAINING RING-3/4" I.D. | 4 | ||
7 | H1578 | ADAPTER-90 DEG-#6 JIC X # 6 NPT | 2 | ||
8 | 50057008 | PLATE-END | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
10 | HW0104 | WASHER-FLAT-1/4" | 8 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
13 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 24 | ||
14 | HW0002 | NUT-HEX-1/4-20 | 24 | ||
15 | 43058013 | PLATE-BEARING | Side | 2 | |
16 | 43058016 | PLATE-SHIM | Side | 2 | |
17 | 43058014 | PLATE-BEARING | Upper / Lower | 2 | |
18 | 43058015 | PLATE-SHIM | Upper / Lower | 2 | |
19 | HW1043 | CLAMP-CYLINDER | 2 | ||
20 | 43058019 | SUPPORT-CABLE-BAND CLAMP | 2 | ||
21 | PL0501 | GROMMET-1/2" I.D. | 4 | ||
22 | HW0104 | WASHER-FLAT-1/4" | 4 | ||
23 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
24 | 43057004-2 | SUPPORT-CABLE-MAGNET | 2 |
[Current] Extended Reach Magnet Arm (Helical Actuator) [October 2022 to Present]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 50055004 | ARM-EXTENSION | 1 | ||
2 | 50055005 | HOUSING-EXTENDED REACH | 1 | ||
3 | HC0415 | CYLINDER-2 1/2" X 8" | 1 | ||
4 | 43057042 | PIN-CYLINDER-REAR | 1 | ||
5 | 43057043 | PIN-CYLINDER-ROD | 1 | ||
6 | HW1132 | RETAINING RING-3/4" I.D. | 4 | ||
7 | H1578 | ADAPTER-90 DEG-#6 JIC X # 6 NPT | 2 | ||
8 | 50057008 | PLATE-END | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
10 | HW0104 | WASHER-FLAT-1/4" | 8 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
13 | HW0812 | SCREW-SHSS-1/4-20 X 5/8"-HALF DOG | 20 | ||
14 | HW0002 | NUT-HEX-1/4-20 | 20 | ||
15 | 50058009 | PLATE-BEARING | Side | 2 | |
16 | 50058012 | PLATE-SHIM | Side | 2 | |
17 | 50058010 | PLATE-BEARING | Upper/ Lower | 2 | |
18 | 50058011 | PLATE-SHIM | Upper/ Lower | 2 | |
19 | HW1043 | CLAMP-CYLINDER | 2 | ||
20 | 43058019 | SUPPORT-CABLE-BAND CLAMP | 2 | ||
21 | PL0501 | GROMMET-1/2" I.D. | 4 | ||
22 | HW0104 | WASHER-FLAT-1/4" | 4 | ||
23 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
24 | 43057004-2 | SUPPORT-CABLE-MAGNET | 2 |
Floor Drive & Casters
Drive Wheel Assembly
Discontinued Drive Wheel Assembly (Prior to November 2012)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43715012 | FRAME-FLOOR DRIVE | 2 | ||
2 | HW0515 | BOLT-HHCS-1/2-13 X 2"-FULL THREAD | 6 | ||
HW0517 | BOLT-HHCS-1/2-13 X 2 1/2"-FULL THREAD | Cylinder support bracket bolt | 2 | ||
3 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
4 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
5 | C0050-2 | WHEEL-8" X 3"-POLY | 80222001 | 2 | |
6 | PT0406 | FLANGE BEARING-4 BOLT-1 3/16" | 80222001 | Alloy casting | 4 |
7 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 8 | ||
8 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
9 | HW0110 | WASHER-LOCK-1/2" | 24 | ||
10 | HW0007 | NUT-HEX-1/2-13 | 24 | ||
11 | 43797001 | ROD-THREADED-1/2-13 X 7" | 8 | ||
12 | 43727007 | SPACER-DRIVE WHEEL | 8 | ||
13 | 43727006 | PLATE-MOTOR MOUNTING | 2 | ||
14 | N/A | SHAFT-WHEEL | † See notes | 2 | |
15 | 43097005 | KEY-1/4" X 3" | 80222001 | 2 | |
16 | 00197028 | KEY-1/4" X 1 1/4" | 2 | ||
17 | N/A | BUSHING-TAPER LOCK-1 3/16" | † Shaft side | 2 | |
18 | N/A | COUPLING BODY-TAPER BORE-#50 | † See notes | 4 | |
19 | HW0323 | BOLT-HHCS-5/16-18 X 1" | 80222001 | 16 | |
20 | PT0321 | CHAIN-COUPLING-#50 | Includes Connecting Pin | 2 | |
21 | N/A | BUSHING-TAPER LOCK-1" | † Motor side | 2 | |
22 | N/A | MOTOR-HYDRAULIC-160CC | † See notes | 2 | |
23 | HW1071 | KEY-WOODRUFF-#808 STD | 2 | ||
24 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 8 | ||
25 | HW0107 | WASHER-LOCK-3/8" | 8 | ||
26 | H1547 | ADAPTER-#8 JICM X #10 SAEM | 4 | ||
27 | 43017051 | SHIM-CASTER-1/2" | Used on Frame #'s 620 and up | 2 | |
NOTES | |||||
† Parts obsolete and no longer available. Spline Drive Conversion Kit PT# 80222003 required. Reuse of Bushing after disassembly NOT recommended. |
Discontinued Drive Wheel Assembly (November 2012 to November 2013)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43715012 | FRAME-FLOOR DRIVE | 2 | ||
2 | C0050-2 | WHEEL-8" X 3"-POLY | 80222001 | 2 | |
3 | PT0406 | FLANGE BEARING-4 BOLT-1 3/16" | 80222001 | Alloy casting | 4 |
4 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 8 | ||
5 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
6 | HW0110 | WASHER-LOCK-1/2" | 24 | ||
7 | HW0007 | NUT-HEX-1/2-13 | 24 | ||
8 | 43797001 | ROD-THREADED-1/2-13 X 7" | 8 | ||
9 | 43727007 | SPACER-DRIVE WHEEL | Must be ordered as a set of 4 | 8 | |
10 | 43727006 | PLATE-MOTOR MOUNTING | 2 | ||
11 | 80222002 | SHAFT-WHEEL | †† Includes Coupling Body | 2 | |
12 | 43097005 | KEY-1/4" X 3" | 80222001 | 2 | |
13 | N/A | COUPLING BODY-TAPER BORE-#50 | † See notes | 2 | |
14 | HW0323 | BOLT-HHCS-5/16-18 X 1" | 8 | ||
15 | PT0321 | CHAIN-COUPLING-#50 | Includes Connecting Pin | 2 | |
16 | N/A | BUSHING-TAPER LOCK-1" | † See notes | 2 | |
17 | N/A | MOTOR-HYDRAULIC-160CC | † See notes | 2 | |
18 | HW1071 | KEY-WOODRUFF-#808 STD | 2 | ||
19 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 8 | ||
20 | HW0107 | WASHER-LOCK-3/8" | 8 | ||
21 | H1547 | ADAPTER-#8 JICM X #10 SAEM | 4 | ||
22 | HW1111 | RETAINING RING-1 3/16" | †† Available in multiple kits | 4 | |
NOTES | |||||
† Parts obsolete and no longer available. Spline Drive Conversion Kit PT# 80222003 required. Reuse of Bushing after disassembly NOT recommended. | |||||
†† Parts included in multiple kits |
Current Drive Wheel Assembly for BE-24 & BE-36 units (November 2013 to Present) & Discontinued Drive Wheel Assembly for BE-42 units (November 2013 to August 2021)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43722002-6B-1 | FLOOR DRIVE ASSEMBLY | Includes Items 1 through 19 | 2 | |
1 | 43715012 | FRAME-FLOOR DRIVE | 2 | ||
2 | C0050-2 | WHEEL-8" X 3"-POLY | 80222001 | 2 | |
3 | PT0406 | FLANGE BEARING-4 BOLT-1 3/16" | 80222001 | Alloy casting | 4 |
4 | HW0504 | BOLT-HHCS-1/2-13 X 2" | 8 | ||
5 | HW0112 | WASHER-FLAT-1/2"-SAE | 8 | ||
6 | HW0110 | WASHER-LOCK-1/2" | 24 | ||
7 | HW0007 | NUT-HEX-1/2-13 | 24 | ||
8 | 43797001 | ROD-THREADED-1/2-13 X 7" | 8 | ||
9 | 43727007 | SPACER-DRIVE WHEEL | Must be ordered as a set of 4 | 8 | |
10 | 43727006 | PLATE-MOTOR MOUNTING | 2 | ||
11 | 80222002 | SHAFT-WHEEL | † | Includes Coupling Body | 2 |
12 | 43097005 | KEY-1/4" X 3" | 80222001 | 2 | |
13 | PT0330 | COUPLING BODY-#50-SPLINE BORE | 80222003 | 2 | |
14 | PT0321 | CHAIN-COUPLING-#50 | Includes Connecting Pin | 2 | |
15 | HC0120-6B-1 | MOTOR-HYDRAULIC-160CC | 80222003 | Spline Shaft | 2 |
16 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 8 | ||
17 | HW0107 | WASHER-LOCK-3/8" | 8 | ||
18 | HW1111 | RETAINING RING-1 3/16" | † | 2 | |
19 | H1547 | ADAPTER-#8 JICM X #10 SAEM | 4 | ||
NOTES | |||||
† Parts included in multiple kits. |
Current Radial Piston Drive Wheel Assembly for BE-42 units (August 2021 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43822005 | RADIAL PISTON DRIVE WHEEL ASSEMBLY | Includes Items 1 through 6 | 2 | |
1 | 43825003 | RADIAL PISTON DRIVE WHEEL MOUNT | 1 | ||
2 | HC0160-1 | 400CC RADIAL PISTON MOTOR | Includes Nuts & Studs | 1 | |
REF | HC0160-STUD | STUD-M14-1.5 X 46MM | Replacement Motor Stud | A/R | |
REF | HC0160-NUT | NUT-FLANGED HEX-M14-1.5 | Replacement Motor Nut | A/R | |
3 | C0511 | WHEEL-POLY-10 X 5"-FLANGE MOUNT | 1 | ||
4 | HW0514 | BOLT-HHCS-1/2-13 X 2 1/2" | 6 | ||
5 | HW0110 | WASHER-LOCK-1/2" | 6 | ||
6 | HW0007 | NUT-HEX-1/2-13 | 6 | ||
7 | H1612 | ADAPTER-H-90 DEG-#10 SAEM X #8 JICM | 2 | ||
8 | H1539 | ADAPTER-#8 JIC X #6 SAE | 1 | ||
9 | H1586 | ADAPTER-90 DEG-#8 JICSW X #6 NPT | 1 | ||
10 | H0801 | TEE-H-#6 NPT | 1 | ||
11 | H1501 | ADAPTER-#8 JIC X #6 NPT | 1 | ||
12 | H0200 | REDUCER-#6 NPT X #4 NPT | 1 | ||
13 | H0206 | PLUG-#4 NPT | † Left (LH) Drive Wheel only | 1 | |
NOTES | |||||
† Plug used on Left Drive Wheel Assembly only. Hose from Left Drive Wheel Assembly is connected to Tee on Right Drive Wheel Assembly. |
Idler Casters
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | C0220-1 | CASTER-8" X 3"-POLY | 2 | ||
2 | 43017022 | SHIM-CASTER-1/4" | 2 | ||
3 | 43017051 | SHIM-CASTER-1/2" | Used on Frame #'s 620 and Up | 2 | |
4 | HW0517 | BOLT-HHCS-1/2-13 X 2 1/2"-FULL THREAD | 6 | ||
5 | HW0518 | BOLT-HHCS-1/2-13 X 3"-FULL THREAD | Cylinder Support Bracket Bolt | 2 | |
6 | HW0112 | WASHER-FLAT-1/2"-SAE | 16 | ||
7 | HW0110 | WASHER-LOCK-1/2" | 8 | ||
8 | HW0007 | NUT-HEX-1/2-13 | 8 |
Electrical
AC Power Stanchion
BE-SL Aero-Motive Energy Rail
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43635001 | STANCHION-POWER | 114" O.A.L. | 1 | |
2 | HW1030 | U-BOLT-3/8-16 X 2" X 5" | Square bend | 3 | |
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 6 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 6 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 6 | ||
6 | 46837014-2 | TOW ARM-COLLECTOR TROLLEY | 1 | ||
7 | 46838015 | SPACER BLOCK-TOW ARM | 1 | ||
8 | E0632 | RESTRAINT-3/4" | Grip size .625" to .750" | 1 | |
9 | E0618 | LOCKNUT-CONDUIT-3/4" | 1 | ||
10 | E0612 | COVER-JUNCTION BOX | Included with Item 1 | 1 | |
11 | HW1051 | EYE BOLT-3/16-16 X 5 1/2" | 2 | ||
12 | HW0126 | WASHER-FLAT-3/8"-FENDER | 4 | ||
13 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
14 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
15 | E1105 | JUNCTION BOX-4" X 2" X 2" | Weatherproof | 1 | |
16 | E1106 | COVER-JUNCTION BOX | Weatherproof with Gasket | 1 | |
17 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
18 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 1 | |
19 | E0622 | RESTRAINT-1/2" | Grip size.450" to .560" | 1 | |
20 | BD0010 | TROLLEY-ENERGY RAIL | Aero-Motive Rail only
(Orange housing color) |
1 | |
21 | BD0100 | BRUSH-TROLLEY | 4 |
BE-DS Aero-Motive Energy Rail
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43735001 | STANCHION-POWER | 1 | ||
2 | HW1030 | U-BOLT-3/8-16 X 2" X 5" | Square bend | 3 | |
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 6 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 6 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 6 | ||
6 | 46837014-2 | TOW ARM-COLLECTOR TROLLEY | 1 | ||
7 | 46838015 | SPACER BLOCK-TOW ARM | 1 | ||
8 | E0632 | RESTRAINT-3/4" | Grip size .625" to .750" | 1 | |
9 | E0618 | LOCKNUT-CONDUIT-3/4" | 1 | ||
10 | E0612 | COVER-JUNCTION BOX | Included with Item 1 | 1 | |
11 | HW1051 | EYE BOLT-3/16-16 X 5 1/2" | 2 | ||
12 | HW0126 | WASHER-FLAT-3/8"-FENDER | 4 | ||
13 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
14 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
15 | E1105 | JUNCTION BOX-4" X 2" X 2" | Weatherproof | 1 | |
16 | E1106 | COVER-JUNCTION BOX | Weatherproof with Gasket | 1 | |
17 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
18 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 1 | |
19 | E0622 | RESTRAINT-1/2" | Grip size.450" to .560" | 1 | |
20 | BD0010 | TROLLEY-ENERGY RAIL | Aero-Motive Rail only
(Orange housing color) |
1 | |
21 | BD0100 | BRUSH-TROLLEY | 4 |
Vahle Energy Rail
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1A | BD0031 | TROLLEY-ENERGY RAIL, KSL | † Vahle KSL Rail only
(Green housing color) |
1 | |
2A | BD0040 | BRUSH-PHASE, KSL | 3 | ||
3A | BD0041 | BRUSH-GROUND, KSL | 1 | ||
1B | BD0231 | TROLLEY-ENERGY RAIL, KBH | † Vahle KBH Rail only
(Gray housing color) (Not shown) |
1 | |
2B | BD0240 | BRUSH-PHASE, KBH | 3 | ||
3B | BD0241 | BRUSH-GROUND, KBH | 1 | ||
4 | BD0030 | TOW ARM-COLLECTOR TROLLEY, KSL | † Vahle KSL Rail only
(Green housing color) |
1 | |
BD0230 | TOW ARM-COLLECTOR TROLLEY, KBH | † Vahle KBH Rail only
(Gray housing color) |
1 | ||
5 | 46838015 | SPACER-BLOCK-TOW ARM | †† See notes | 1 | |
6 | 41237083-2 | BRACKET-TOW ARM | †† See notes | 1 | |
7 | HW1054 | U-BOLT-5/16-18 X 2" X 5"-SQUARE BEND | 1 | ||
8 | HW0323 | BOLT-HHCS-5/16-18 X 1" | 2 | ||
9 | HW0106 | WASHER-FLAT-5/16"-SAE | 4 | ||
10 | HW0150 | WASHER-FLAT-5/16"-FENDER | 2 | ||
11 | HW0105 | WASHER-LOCK-5/16" | 4 | ||
12 | HW0004 | NUT-HEX-5/16-18 | 4 | ||
NOTES | |||||
† Verify Energy Rail Type (KSL or KBH) by the color of the Energy Rail Housing. | |||||
†† Not all units equipped with Tow Arm Bracket. Location of Spacer Block and/or Tow Arm Bracket may vary from configuration shown. |
Transformer & Magnet Starter
Magnet Starter
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0103 | MAGNETIC STARTER | NEMA 1 | 1 | |
2 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 1 | |
3 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | 4 | |
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
5 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 1 | |
6 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
7 | E0617 | LOCKNUT-CONDUIT-1/2" | 7 | ||
8 | E0618 | LOCKNUT-CONDUIT-3/4" | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 3 | ||
10 | HW0104 | WASHER-FLAT-1/4"-SAE | 7 | ||
11 | HW0103 | WASHER-LOCK-1/4' | 3 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 |
Transformer
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 80232002 | TRANSFORMER-480V:120V-1.5 KVA | † See notes | 1 | |
E0220 | TRANSFORMER-480V:120V-3.0 KVA | †† See notes | 1 | ||
2 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 2 | |
3 | E0617 | LOCKNUT-CONDUIT-1/2 | (Not shown) | 2 | |
4 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
8 | 00196401 | LABEL-DANGER-480V | (Not shown) | 1 | |
9 | 00196408 | LABEL-DANGER-DISCONNECT POWER | (Not shown) | 1 | |
NOTE | |||||
† 1.5 Kva Transformer used on units shipped prior to February 2020. | |||||
†† 3.0 Kva Transformer used on units shipped 2020 to Present. | |||||
Verify Transformer rating prior to ordering replacement. |
Operator Console
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0327 | KEYED ACTUATOR ASSEMBLY | Includes 2 Keys & Contact Block | 1 | |
2 | E0351 | KEY-REPLACEMENT | Set of 2 Keys | A/R | |
3 | E0309-1 | HOUR METER | † Includes Mounting Hardware | 1 | |
4 | N/A | SWITCH-SELECTOR-3 POSITION | ON-OFF-ON, †† See notes | 1 | |
5 | N/A | LEGEND PLATE-VACUUM | ††† See notes | 1 | |
N/A | LEGEND PLATE-MAGNET | ††† See notes | 1 | ||
6 | N/A | CONTACT BLOCK-N/O | †† See notes | 2 | |
7 | N/A | CONTACT BLOCK-N/C | †† See notes | 2 | |
8 | E1083 | SWITCH-SELECTOR-3 POSITION | 80232001 | OFF-ON-OFF | 1 |
9 | E1080 | CONTACT BLOCK-N/O & N/C | 80232001 | 2 | |
10 | YE0311 | SWITCH-EMERGENCY STOP | 1 | ||
11 | YE0407 | LEGEND PLATE-EMERGENCY STOP | 1 | ||
NOTES | |||||
† Current hour meter is 3-Bolt version. Replacement of 4-Bolt version will require new mounting holes to be drilled in Dashboard. | |||||
†† Parts no longer available. Must order new Selector Switch Kit 80232001. | |||||
††† Parts no longer available. See BE-SL Labels and BE-DS Labels sections for current Placards. |
Switches
Foot Switch
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0301-1 | SWITCH-FOOT OPERATED | † See notes | 1 | |
2 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
3 | E0515 | CORD-14-3-SO/SOW | 9' | ||
4 | HC0303 | BOLT-HHCS-1/4-20 X 1" | If equipped | 2 | |
5 | HC0103 | WASHER-1/4"-LOCK | If equipped | 2 | |
NOTES | |||||
† Open-Style Switch is a direct replacement for discontinued, Covered-Style Switch. |
Gate Switch
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0312 | SWITCH-PUSH BUTTON | 1 | ||
2 | 43017041 | MOUNT-GATE SWITCH | 1 | ||
3 | HW1077 | SCREW-RHMS-#10-24 X 5/8" | 2 | ||
4 | HW0104 | WASHER-FLAT-1/4"-SAE | 2 | ||
5 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
6 | HW0307 | BOLT-SHCS-1/4-20 X 1" | 2 | ||
7 | PL0502 | GROMMET-3/8" I.D. | 1 | ||
8 | YE0305 | SWITCH-ROLLER | 1 | ||
9 | SS0303 | WASHER-FLAT-#8 | 2 | ||
10 | SS0111 | SCREW-SHCS-#8-32 X 1 1/2" | 2 | ||
11 | SS0203 | NUT-NILN-#8-32 | Used on BE-DS only | 2 | |
12 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 |
Proximity Switch
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0314 | SENSOR-PROXIMITY-30MM | 1 | ||
2 | 43017027-2 | BRACKET-PROXIMITY SENSOR | 1 | ||
3 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 2 | ||
4 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
5 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
6 | 43017037-2 | ANGLE-PROXIMITY SENSOR TARGET | Rotary Actuator units | 1 | |
43017084-2 | ANGLE-PROXIMITY SENSOR TARGET | Helical Actuator units | 1 | ||
7 | HW0311 | BOLT-FHSCS-1/4-20 X 3/4" | 2 |
Junction Boxes
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0611 | JUNCTION BOX-4" X 2" X 2" | 2 | ||
2 | E0612 | COVER-JUNCTION BOX | 2 | ||
3 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 | ||
4 | E0617 | LOCKNUT-CONDUIT-1/2" | 6 | ||
5 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 6 |
Fusing
Primary Fusing (June 2007 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43036001 | JUNCTION BOX-4" X 4" X 2" | Includes Cover | 1 | |
2 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 2 | |
3 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
4 | HW0301 | BOLT-HHCS-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
5 | E1131 | FUSE HOLDER | 2 | ||
6 | HW0135 | SCREW-RHMS-#8-32 X 3/4" | 4 | ||
7 | HW0132 | NUT-NILN-#8-32 | 4 | ||
8 | X350057 | FUSE-4 AMP | 2 |
Secondary Fusing
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0323 | FUSE HOLDER | 1 | ||
2 | E0914 | FUSE-10 AMP | 1 | ||
3 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | 2 | ||
4 | E0132 | NUT-NILN-#8-32 | (Not shown) | 2 | |
5 | 43096008 | LEGEND PLATE "...10 AMP FUSE..." | (Not shown) | 1 |
120V Receptacle
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
2 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 1 | |
3 | E0617 | LOCKNUT-CONDUIT-1/2" | 1 | ||
4 | E0650 | RECEPTACLE-DUPLEX | †20A | 1 | |
5 | E0651 | COVER-RECEPTACLE-DUPLEX | 1 | ||
6 | E0655 | RECEPTACLE-GFCI | 20A | 1 | |
7 | E0656 | COVER-RECEPTACLE-GFCI | 1 | ||
8 | E0654 | JUNCTION BOX-4" X 4" X 2" | 1 | ||
9 | E0657 | COVER-RECEPTACLE-DUPLEX/GFCI | 1 | ||
10 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | Mounting Hardware (Not shown) | A/R | |
NOTES | |||||
† If Duplex Receptacle has Split Feed (1 set of black and white wires for each plug), the Break-Off Fin must be removed prior to installation. |
Wiring Diagrams & Schematics
BE-SL & BE-DS Electrical Schematic
[Discontinued] BE-SL & BE-DS with Water Cart Wiring Diagram (Prior to October 10, 2012)

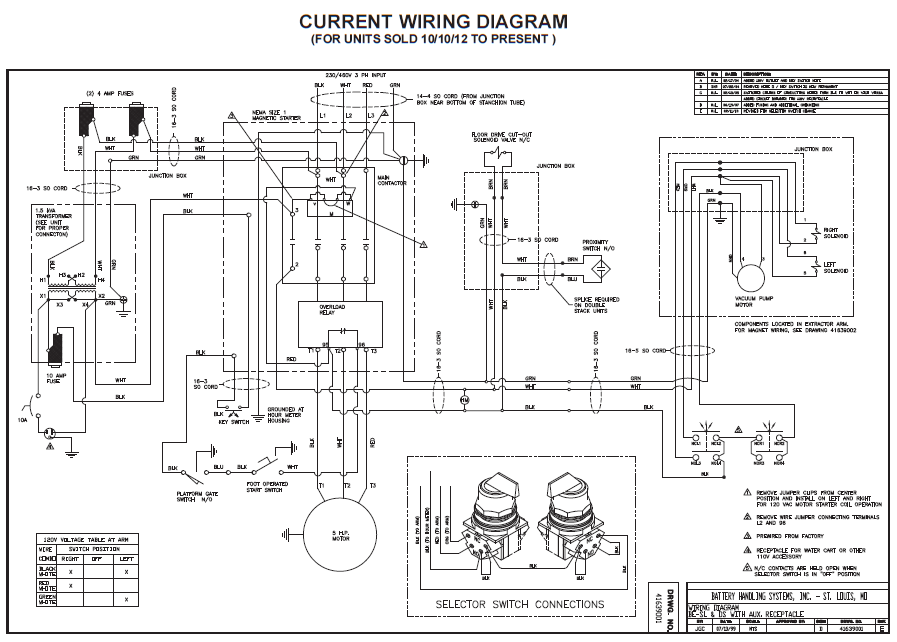

[Current] BE-SL & BE-DS with Auxiliary Receptacle Wiring Diagram (October 10, 2012 to Present)

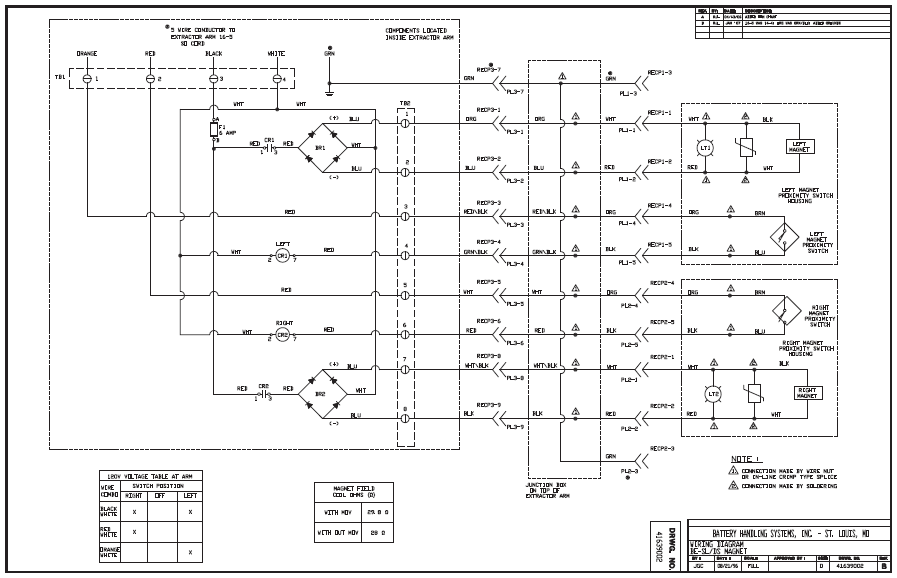

BE-SL & BE-DS Magnet Extraction Wiring Diagram
Hydraulics
Power Unit & Riser
Power Unit
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0003 | MOTOR-ELECTRIC-5 HP | 1 | ||
2 | HC0305 | ADAPTER | Pump-to-Motor | 1 | |
3 | HC0319 | PUMP-VARIABLE DISPLACEMENT-7.5 GPM | Vane Type | 1 | |
4 | HC0313 | COUPLING BODY-1 1/8" | Motor end | 1 | |
5 | HC0312 | SPIDER-COUPLING INSERT | 1 | ||
6 | HC0311 | COUPLING BODY-3/4" | Pump end | 1 | |
7 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 1 | ||
8 | H1603 | ADAPTER-90 DEG-#16 JICM X #16 SAEM | 1 | ||
9 | H1650 | BUSHING-RED-#12 SAEM X #8 SAEF | 1 | ||
10 | H1538 | UNION-#8 SAE | 1 | ||
11 | HC0261 | VALVE-MAIN SYSTEM PRESSURE | 1 | ||
11a | 43646004 | REPLACEMENT CARTRIDGE | † For Item 11 (Not shown) | A/R | |
12 | HC0318 | GAUGE-PRESSURE | 0-3000 LBS | 1 | |
13 | H0206 | PLUG-#4 NPT | 1 | ||
14 | H1551 | ADAPTER-#12 JICM X #8 SAEM | 1 | ||
15 | H1540 | ADAPTER-#8 JICM X #8 SAEM | 1 | ||
16 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
17 | E0618 | LOCKNUT-CONDUIT-3/4" | (Not shown) | 1 | |
18 | HW0402 | BOLT-HHCS-3/8-16 X 1" | Mounting Hardware (Not shown)
Used on all BE-SL See Power Unit Riser section for BE-DS Mounting Hardware |
4 | |
19 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
20 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
21 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
NOTES | |||||
† Cartridges are for replacement only. |
Power Unit Riser
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43717061-2 | RISER-MOTOR | Frames #'s 368 to Present | 1 | |
2 | HW0402 | BOLT-HHCS-3/8-16 X 1" | Mounting Hardware for BE-DS Frames #'s 367 and Earlier | 4 | |
3 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
6 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | Mounting Hardware for BE-DS Frames #'s 368 to Present (Not shown) | 4 | |
7 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
8 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
9 | HW0002 | NUT-HEX-1/4-20 | 4 |
Reservoir
BE-SL 18 Gallon Reservoir
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43642002 | RESERVOIR ASSEMBLY | † Includes Items 1 through 9 | 1 | |
1 | HC0542 | GASKET-CHANNEL | Sold by length | 8' | |
2 | HC0340 | GAUGE-SIGHT | With Thermometer | 1 | |
3 | HC0306 | STRAINER-SUCTION | 1 | ||
4 | HC0308 | FILLER/BREATHER ASSEMBLY | Includes Gaskets | 1 | |
5 | HW0209 | SCREW-RHMS-10-32 X 1/2" | 6 | ||
6 | BI0110 | ELBOW-STR-90 DEG-#16 NPT | 1 | ||
7 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 10 | ||
8 | BI0107 | ELBOW-STR-90 DEG-#12 NPT | † See notes | 2 | |
9 | H0208 | PLUG-#12 NPT | 1 | ||
10 | H1590 | ADAPTER-90 DEG-#16 JICM X #16 FNPT | 1 | ||
11 | BI0405 | CAP-#12 NPT | 1 | ||
12 | PB0311-1 | NIPPLE-#12 NPT X 2"-BRASS | 1 | ||
13 | HC0307 | RETURN LINE FILTER ASSEMBLY | Housing and Filter | 1 | |
14 | HC0317 | FILTER-RETURN LINE | Replacement Filter | 1 | |
15 | PB0310-1 | NIPPLE-CLOSE-#12 NPT-BRASS | 2 | ||
16 | BI0301 | TEE-#12 FNPT | 3 | ||
17 | H1502 | ADAPTER-#8 JICM X #12 NPTM | 3 | ||
18 | H1580 | ADAPTER-90 DEG-#8 JICM X #12 NPTM | 1 | ||
19 | HW0402 | BOLT-HHCS-3/8-16 X 1" | Mounting Hardware (Not shown) | 4 | |
20 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
21 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
22 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
NOTES | |||||
† One Elbow included with Reservoir Assembly. |
[Current] BE-DS 18 Gallon Reservoir (February 2004 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43642002 | RESERVOIR ASSEMBLY | † Includes Items 1 through 9 | 1 | |
1 | HC0542 | GASKET-CHANNEL | Sold by length | 8' | |
2 | HC0340 | GAUGE-SIGHT | With Thermometer | 1 | |
3 | HC0306 | STRAINER-SUCTION | 1 | ||
4 | HC0308 | FILLER/BREATHER ASSEMBLY | Includes Gaskets | 1 | |
5 | HW0209 | SCREW-RHMS-10-32 X 1/2" | 6 | ||
6 | BI0110 | ELBOW-STR-90 DEG-#16 NPT | 1 | ||
7 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 10 | ||
8 | BI0107 | ELBOW-STR-90 DEG-#12 NPT | † See notes | 2 | |
9 | H0208 | PLUG-#12 NPT | 1 | ||
10 | H1590 | ADAPTER-90 DEG-#16 JICM X #16 FNPT | 1 | ||
11 | BI0102 | ELBOW-90 DEG-#12 NPT | 3 | ||
12 | PB0311-1 | NIPPLE-#12 NPT X 2"-BRASS | 1 | ||
13 | HC0307 | RETURN LINE FILTER ASSEMBLY | Housing and Filter | 1 | |
14 | HC0317 | FILTER-RETURN LINE | Replacement Filter | 1 | |
15 | PB0310-1 | NIPPLE-CLOSE-#12 NPT-BRASS | 3 | ||
16 | BI0301 | TEE-#12 FNPT | 2 | ||
17 | H1502 | ADAPTER-#8 JICM X #12 NPTM | 4 | ||
18 | HW0402 | BOLT-HHCS-3/8-16 X 1" | Mounting Hardware (Not shown) | 4 | |
19 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
20 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
21 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
NOTES | |||||
† One Elbow included with Reservoir Assembly. |
[Discontinued] BE-DS 10 Gallon Reservoir (Prior to February 2004)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43742001 | RESERVOIR ASSEMBLY | Includes Items 1 through 8 | 1 | |
1 | HC0542 | GASKET-CHANNEL | Sold by length | 7' | |
2 | HC0340 | GAUGE-SIGHT | With Thermometer | 1 | |
3 | HC0306 | STRAINER-SUCTION | 1 | ||
4 | HC0308 | FILLER/BREATHER ASSEMBLY | Includes Gaskets | 1 | |
5 | HW0209 | SCREW-RHMS-10-32 X 1/2" | 6 | ||
6 | BI0110 | ELBOW-STR-90 DEG-#16 NPT | 1 | ||
7 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 10 | ||
8 | H0208 | PLUG-#12 NPT | 1 | ||
9 | H1590 | ADAPTER-90 DEG-#16 JICM X #16 FNPT | 1 | ||
10 | BI0102 | ELBOW-90 DEG-#12 NPT | 2 | ||
11 | BI0020 | NIPPLE-#12 NPT X 3" | 1 | ||
12 | HC0307 | RETURN LINE FILTER ASSEMBLY | Housing and Filter | 1 | |
13 | HC0317 | FILTER-RETURN LINE | Replacement Filter | 1 | |
14 | PB0310-1 | NIPPLE-CLOSE-#12 NPT-BRASS | 2 | ||
15 | BI0301 | TEE-#12 FNPT | 3 | ||
16 | H1509 | ADAPTER-#10 JICM X #12 NPTM | 2 | ||
17 | HW0402 | BOLT-HHCS-3/8-16 X 1" | Mounting Hardware (Not shown) | 4 | |
18 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
19 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
20 | HW0005 | NUT-HEX-3/8-16 | 4 |
[Discontinued] BE-DS Heat Exchanger (Frame #'s 367 and Earlier)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0503 | HEAT EXCHANGER | 1 | ||
2 | BI0107 | ELBOW-STR-90 DEG-#12 NPT | 2 | ||
3 | H1509 | ADAPTER-#10 JICM X #12 NPTM | 1 | ||
4 | BI0002 | NIPPLE-CLOSE-#12 NPT | 1 | ||
5 | BI0105 | ELBOW-RED-90 DEG-#12 FNPT X #8 FNPT | 1 | ||
6 | BI0001 | NIPPLE-CLOSE-#8 NPT | 1 | ||
7 | BI0101 | ELBOW-90 DEG-#8 FNPT | 1 | ||
8 | BI0004 | NIPPLE-#8 NPT X 3" | 1 | ||
9 | BI0302 | TEE-#8 FNPT | 1 | ||
10 | H1507 | ADAPTER-#8 JICM X # 8 NPTM | 2 | ||
11 | HW0402 | BOLT-HHCS-3/8-16 X 1" | 4 | ||
12 | HW0108 | WASHER-FLAT-3/8"-SAE | 8 | ||
13 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
14 | HW0005 | NUT-HEX-3/8-16 | 4 |
Control Valve Assemblies
Lift / Floor Drive / Arm Rotation Valve & Manifold Detail
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0233 | VALVE-LEVER | 3 | ||
2 | HC0250 | MANIFOLD | 3-Bank | 1 | |
3 | H1545 | ADAPTER-#10 JICM X #10 SAEM | 3 | ||
4 | H1641 | PLUG-#10 SAE | 1 | ||
5 | H1640 | PLUG-#6 SAE | 1 | ||
6 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 2 | ||
7 | H1602 | ADAPTER-90 DEG-#8 JICM X #8 SAEM-LL | 2 | ||
8 | H1600 | ADAPTER-90 DEG-#6 JICM X #8 SAEM | 2 | ||
9 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 | ||
10 | H1587 | ADAPTER-#6 JICSW X #4 NPTM | 2 | ||
11 | HC0211 | VALVE-ADJUSTABLE FLOW CONTROL | 2 | ||
12 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 2 |
Rollers / Arm Traverse Valve & Manifold Detail
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0233 | VALVE-LEVER | 3 | ||
2 | HC0250 | MANIFOLD | 3-Bank | 1 | |
3 | H1641 | PLUG-#10 SAE | 1 | ||
4 | H1610 | ADAPTER-90 DEG-#10 JICM X #10 SAEM | 2 | ||
5 | H1640 | PLUG-#6 SAE | 1 | ||
6 | H1000 | ADAPTER-#8 SAEM X #4 FNPT | 6 | ||
7 | H0001 | NIPPLE-#4 NPT | 4 | ||
8 | HC0247 | FIXED FLOW REGULATOR-2.25 GPM | † See notes | 4 | |
9 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 6 | ||
10 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 | ||
11 | HC0233-SK | SEAL KIT | For Item 1 (Not shown) | A/R | |
NOTES | |||||
† Units built prior to January 2017 equipped with Adjustable Flow Controls. Fixed Flow Regulators are direct replacement for Adjustable Flow Controls. |
Lift Circuit
Lift Cylinders
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0403 | CYLINDER-LIFT, 2-1/2" X 20" | BE-SL only | 4 | |
HC0404 | CYLINDER-LIFT. 2-1/2" X 30" | BE-DS only. † See notes | 4 | ||
HC0404-1 | CYLINDER-LIFT. 2-1/2" X 30" | BE-DS only. †† See notes | 4 | ||
2 | H1578 | ADAPTER-#6 JICM X #6 NPTM | 4 | ||
3 | HC0426-1 | VELOCITY FUSE | 4 | ||
4 | H0302 | ELBOW-STR-90 DEG-#6 NPT | 4 | ||
5 | 43722005 | CLEVIS ASSEMBLY | BE-DS only | 4 | |
6 | HW0407 | BOLT-HHCS-3/8-16 X 2 3/4" | 4 | ||
7 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
8 | HW0005 | NUT-HEX-3/8-16 | 4 | ||
NOTES | |||||
† HC0404 valid for units shipped prior to December 2022. | |||||
†† HC0404-1 valid for units shipped December 2022 to Present |
[Current] Lift Circuit Configuration (Non-Interflow Manifold) [July 2003 to Present]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0215 | VALVE-CHECK-CARTRIDGE | 8 | ||
2 | H1560 | ADAPTER-45 DEG-#8 JICM X #8 SAEM | 4 | ||
3 | H1670 | ADAPTER-45 DEG-#12 JICM X #10 SAEM | 1 | ||
4 | H1647 | ADAPTER-90 DEG-#10 SAEM X #8 FNPT | 1 | ||
5 | H0005 | NIPPLE-RED-#8 NPT X #6 NPT | 1 | ||
6 | HC0268 | VALVE-ADJUSTABLE FLOW CONTROL | Pressure compensated | 1 | |
7 | H1685 | ADAPTER-#10 JICM X #6 NPTM | 1 | ||
8 | H1690 | ADAPTER-#10 JICSW X #10 SAEM | 1 | ||
9 | H1612 | ADAPTER-90 DEG-#8 JICM X #10 SAEM | 1 | ||
10 | HC0282 | VALVE-COUNTER BALANCE | 1 | ||
10a | 43646005 | REPLACEMENT CARTRIDGE | † For Item 10 (Not shown) | A/R | |
11 | H1615 | ADAPTER-90 DEG-#6 JICM X #6 SAEM | 1 | ||
NOTES | |||||
† Cartridges are for replacement only. |
[Current] Lift Circuit Configuration (Pilot-Down Manifold) [July 2003 to Present]
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43047002 | MANIFOLD-PILOT DOWN | 1 | ||
2 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 2 | ||
3 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 1 | ||
4 | H1579 | ADAPTER-90 DEG-#6 JICM X #4 NPTM | 2 |
[Discontinued] Lift Circuit Configuration (Prior to July 2003)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 1 | ||
2 | H1521 | ADAPTER-# 8 JICSW X #8 SAEM | 1 | ||
3 | HC0264 | VALVE-CHECK-PILOT TO OPEN | 1 | ||
4 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 1 | ||
5 | H1621 | ADAPTER-#4 SAEM X #2 NPTM | 1 | ||
6 | HC0269 | VALVE-ADJUSTABLE FLOW CONTROL | 1 | ||
7 | H1591 | ADAPTER-90 DEG-#6 JICM X #2 NPTM | 1 | ||
8 | H1587 | ADAPTER-#6 JICSW X #4 NPTM | 1 |
Lift Circuit Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43017014-2 | SUPPORT-MANIFOLD-PILOT DOWN | 1 | ||
2 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
3 | 43718008 | STANDOFF | 1 | ||
4 | HW0315 | BOLT-HHCS-1/4-20 X 4 1/2" | 1 | ||
5 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
6 | HW0104 | WASHER-FLAT-1/4"-SAE | 10 | ||
7 | HW0103 | WASHER-LOCK-1/4" | 5 | ||
8 | HW0002 | NUT-HEX-1/4-20 | 5 |
Floor Drive Circuit
Cross Port Relief
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0262 | VALVE-CROSS PORT RELIEF | 1 | ||
1a | 43046002 | REPLACEMENT CARTRIDGE | † For Item 1 (Not shown) | A/R | |
2 | H1540 | ADAPTER-#8 JICM X #8 SAEM | 2 | ||
3 | H1646 | ADAPTER-90 DEG-#8 SAEM X #6 FNPT | 2 | ||
4 | H0805 | TEE-#6 NPTM | 2 | ||
5 | HC0272 | REGULATOR-FIXED FLOW | 4.0 GPM | 4 | |
6 | H1566 | ADAPTER-45 DEG-#8 JICM X #6 NPTM | 2 | ||
7 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 2 | ||
8 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
10 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
11 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
NOTES | |||||
† Cartridges are for replacement only. |
Floor Drive Cutout
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | SOLENOID-FLOOR DRIVE CUTOUT | † See notes | 1 | |
2 | H1540 | ADAPTER-#8 JICM X #8 SAEM | 1 | ||
3 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 1 | ||
4 | BI0001 | NIPPLE-CLOSE-#8 NPT | 1 | ||
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
6 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
7 | E0612 | COVER-JUNCTION BOX | 1 | ||
8 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | A/R | |
9 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | A/R | |
10 | N/A | SOLENOID-DRIVE CUTOUT | † See notes | 1 | |
11 | YE0501 | CONNECTOR-SOLENOID | DIN 43650 | 1 | |
12 | 43058004 | PLATE-SPACER | 1 | ||
13 | HC0278-SL/DS | SOLENOID-DRIVE CUTOUT | 1 | ||
14 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | For Item 6 (Not shown) | 2 | |
NOTES | |||||
† Part obsolete. Must be replaced with Retro Kit PT# 80242007. |
Floor Drive Cutout Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 2 | ||
2 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
3 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
4 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
5 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
6 | 43058004 | PLATE-SPACER | 1 |
Counter Balance Valve
[Discontinued] BE-SL Counter Balance Valve Configuration (Prior to January 2004)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0263 | VALVE-COUNTER BALANCE | 1 | ||
1a | 43046004 | REPLACEMENT CARTRIDGE | For Item 1 (Not shown) | A/R | |
2 | H1552 | ADAPTER-#6 JICM X #6 SAEM | 2 | ||
3 | H1520 | ADAPTER-#6 JICSW X #6 SAEM | 2 | ||
4 | H1579 | ADAPTER-#6 JICM X #4 NPTM | 2 | ||
5 | HC0211 | VALVE-ADJUSTABLE FLOW CONTROL | 2 | ||
6 | H1565 | ADAPTER-45 DEG-#6 JICM X #4 NPTM | 2 | ||
7 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 1 | ||
8 | HW0104 | WASHER-FLAT-1/4"-SAE | 2 | ||
9 | HW0103 | WASHER-LOCK-1/4" | 1 | ||
10 | HW0002 | NUT-HEX-1/4-20 | 1 |
[Current] BE-SL Counter Balance Valve Configuration (January 2004 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0263 | VALVE-COUNTER BALANCE | 1 | ||
1a | 43046004 | REPLACEMENT CARTRIDGE | For Item 1 (Not shown) | A/R | |
2 | H1552 | ADAPTER-#6 JICM X #6 SAEM | 2 | ||
3 | H1615 | ADAPTER-90 DEG-#6 JICM X #6 SAEM | 2 | ||
4 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 |
[Discontinued] BE-DS Counter Balance Valve Configuration (Prior to January 2004)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0263 | VALVE-COUNTER BALANCE | 1 | ||
1a | 43046004 | REPLACEMENT CARTRIDGE | † For Item 1 (Not shown) | A/R | |
2 | H1552 | ADAPTER-#6 JICM X #6 SAEM | 2 | ||
3 | H1520 | ADAPTER-#6 JICSW X #6 SAEM | 2 | ||
4 | H1579 | ADAPTER-#6 JICM X #4 NPTM | 2 | ||
5 | HC0211 | VALVE-ADJUSTABLE FLOW CONTROL | 2 | ||
6 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 2 | ||
7 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 2 | ||
8 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
9 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
10 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
NOTES | |||||
† Cartridges are for replacement only. |
[Current] BE-DS Counter Balance Valve Configuration (January 2004 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0263 | VALVE-COUNTER BALANCE | 1 | ||
1a | 43046004 | REPLACEMENT CARTRIDGE | † For Item 1 (Not shown) | A/R | |
2 | H1552 | ADAPTER-#6 JICM X #6 SAEM | 2 | ||
3 | H1615 | ADAPTER-90 DEG-#6 JICM X #6 SAEM | 2 | ||
4 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
NOTES | |||||
† Cartridges are for replacement only. |
Miscellaneous Components
Transition Manifold
CURRENT CONFIGURATION (FRAME #'S 412 TO PRESENT) | |||||
---|---|---|---|---|---|
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
1 | 43747002-2 | PLATE-TRANSITION | 1 | ||
2 | H0023 | NUT-BULKHEAD-#8 JIC | 4 | ||
3 | H0024 | UNION-BULKHEAD-#8 JICM | 4 | ||
4 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 |
DISCONTINUED CONFIGURATION (FRAME #'S 411 AND EARLIER) | |||||
---|---|---|---|---|---|
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
1 | 43847003 | MANIFOLD-TRAVELING HOSE | 1 | ||
2 | 43717054 | PLATE-MOUNTING | 1 | ||
3 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 8 | ||
4 | HW0317 | BOLT-HHCS-1/4-20 X 3 1/2" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 |
Equalization Chain Hose Guard
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43017074-2 | GUARD-HOSE-EQ CHAIN | † See notes | 1 | |
2 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
NOTES | |||||
† Used on units manufactured after May 2015. |
Hydraulic Schematics
BE-SL& BE-DS Hydraulic Schematic
BE-DS with Heat Exchanger Hydraulic Schematic
BE-SL& BE-DS Extended Reach Hydraulic Schematic
Standard Available Options
Powered Roller Cutout (PRC)
Powered Roller Cutout Photo Eye Locations (Prior to August 2022)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1321 | PHOTO EYE | 1 | ||
2 | 41235057 | MOUNT-PHOTO EYE | 1 | ||
3 | HW0216 | SCREW-HHSC-#10-24 X 2" | 2 | ||
4 | HW0102 | WASHER-FLAT-#10-SAE | 2 | ||
5 | HW0032 | NUT-NILN-#10-24 | 2 | ||
6 | HW0405 | BOLT-HHCS-3/8-16 X 2 " | 2 | ||
7 | HW0108 | WASHER-FLAT-3/8"-SAE | 4 | ||
8 | HW0107 | WASHER-LOCK-3/8" | 2 | ||
9 | HW0005 | NUT-HEX-3/8-16 | 2 | ||
NOTES | |||||
Quantities provided are for single-sided (PRC-1) Powered Roller Cutout option. For units with Double Sided (PRC-2) option, quantities are double. | |||||
Configuration shown valid for units sold from November 2004 to Present. Consult the factory for units sold prior to November 1, 2004. |
Powered Roller Cutout Reflector Locations (Prior to August 2022)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1321R | REFLECTOR | 1 | ||
2 | 41237013 | MOUNT-REFLECTOR | 1 | ||
3 | SS0803 | SCREW-RHMS-#6-32 X 5/8" | 2 | ||
4 | HW0405 | BOLT-HHCS-3/8-16 X 2 " | 2 | ||
5 | HW0108 | WASHER-FLAT-3/8"-SAE | 4 | ||
6 | HW0107 | WASHER-LOCK-3/8" | 2 | ||
7 | HW0005 | NUT-HEX-3/8-16 | 2 | ||
NOTES | |||||
Quantities provided are for single-sided (PRC-1) Powered Roller Cutout option. For units with Double Sided (PRC-2) option, quantities are double. | |||||
Configuration shown valid for units sold from November 2004 to Present. Consult the factory for units sold prior to November 1, 2004. |
Powered Roller Cutout Photo Eye & Reflector Locations (August 2022 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1321A | PHOTO EYE | † Polarized | 1 | |
2 | 41217170-2 | MOUNT-PHOTO EYE | 1 | ||
3 | HW0216 | SCREW-#10-24 X 2" | †† See notes | 2 | |
4 | HW0032 | NUT-NILN-#10-24 | 2 | ||
5 | E1321-R | REFLECTOR | 1 | ||
6 | 41217171 | MOUNT-REFLECTOR | 1 | ||
7 | SS0803 | SCREW-RHMS-#6-32 X 5/8" | †† See notes | 2 | |
8 | HW0306 | BOLT-FHSCS-1/4-20 X 1" | 4 | ||
9 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
10 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
11 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
NOTES | |||||
Quantities provided are for single-sided (PRC-1) Powered Roller Cutout option. For units with Double Sided (PRC-2) option, quantities are double. | |||||
† Polarized Photo Eye recommneded to prevent potential operational issues with very smooth or shiny battery cases. | |||||
†† Photo Eye & Reflector Mounting Screws are trimmed to length. |
Powered Roller Cutout Details
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0281 | SOLENOID-POWER ROLLER CUTOUT | 2 | ||
2 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
3 | E0612 | COVER-JUNCTION BOX | 1 | ||
4 | BI0001 | NIPPLE-CLOSE-#8 NPT | 2 | ||
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
6 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
7 | H1600 | ADAPTER-90 DEG-#6 JICM X #8 SAEM | 3 | ||
8 | H1546 | ADAPTER-#6 JICM X #8 SAEM | 1 | ||
9 | 41217089 | PLATE-MOUNTING-SOLENOID | 1 | ||
10 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
11 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
12 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
13 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
14 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
15 | HW0143 | WASHER-FLAT-1/4"-FENDER | Used as Shims (Not shown) | A/R | |
NOTES | |||||
Option configuration shown valid for units sold from November 2004 to Present. Consult the factory for units sold prior to November 1, 2004. |
Powered Roller Cutout Override Button
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | ACTUATOR-PUSH BUTTON (DISCONTINUED) | † See notes | 1 | |
2 | N/A | CONTACT BLOCK-N/C (DISCONTINUED) | † See notes | 1 | |
3 | E0384 | ACTUATOR-PUSH BUTTON | 80932002 | 1 | |
4 | E0386 | CONTACT BLOCK-N/C | 80932002 | 1 | |
5 | E0387 | DUMMY BLOCK | 80932002 | 1 | |
6 | E0388 | PUSH BUTTON-GREEN | 80932002 | 1 | |
NOTES | |||||
Button location on dash may vary from position shown. | |||||
† Parts no longer available. Must order new Push-Button Switch Kit 80932002. |
Powered Roller Cutout Junction Box
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
2 | E0612 | COVER-JUNCTION BOX | 1 | ||
3 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 3 | |
4 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | 1 | |
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 4 | ||
6 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
NOTES | |||||
Option configuration shown valid for units sold from November 2004 to Present. Consult the factory for units sold prior to November 1, 2004. |
Powered Roller Cutout Electrical Schematic
Strobe Light & Audible Alarm
Discontinued Strobe Light & Stanchion Configuration
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0317 | LIGHT-STROBE | 110VAC | 1 | |
2 | 41215014 | STANCHION-STROBE LIGHT | 1 | ||
3 | HW0402 | BOLT-HHCS-3/8-16 X 1 | 3 | ||
4 | HW0107 | WASHER-LOCK-3/8 | 3 | ||
5 | HW0108 | WASHER-FLAT-3/8-SAE | 3 | ||
6 | E1010 | CONNECTOR | Female (Not shown) | 1 | |
7 | E1011 | PLUG | Male (Not shown) | 1 |
Discontinued Audible Alarm Configuration
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0317-A | ALARM-AUDIBLE | 1 | ||
2 | E0654 | JUNCTION BOX-4" X 4" X 2" | 1 | ||
3 | 00117101-2 | MOUNT-AUDIBLE ALARM | 1 | ||
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 1 | ||
6 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 |
Current Stack Light Strobe & Alarm Configuration
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0362 | MOUNTING BASE | Includes restraints | 1 | |
2 | E0365 | TERMINAL BASE | 1 | ||
3 | E0363 | STROBE LIGHT-AMBER-120VAC | † See notes | 1 | |
4 | E0364 | AUDIBLE ALARM | †† See notes | 1 | |
5 | SS0118 | SCREW-SHCS-#8-32 X 1" | 2 | ||
6 | SS0303 | WASHER-FLAT-#8 | 2 | ||
7 | SS0203 | NUT-NILN-#8-32 | 2 | ||
8 | E1010 | RECEPTACLE-TWIST LOCK | (Not shown) | 1 | |
9 | E1011 | PLUG-TWIST LOCK | (Not shown) | 1 | |
NOTES | |||||
† For units equipped with the Audible Alarm option, a cap (Not shown) mounts on top of the Strobe Light in place of the Audible Alarm. Cap included with base.
†† For units equipped with the Strobe Light option, the Audible Alarm mounts directly to the terminal base in place of the Strobe Light. |
Stack Light Strobe & Alarm Stanchion Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41235060 | STACK LIGHT STANCHION | Discontinued | A/R | |
2 | HW0401 | BOLT-HHCS-3/8-16 X 1" | 3 | ||
3 | HW0107 | WASHER-LOCK-3/8" | 3 | ||
4 | HW0108 | WASHER-FLAT-3/8" | 3 | ||
REF | 43032006 | STANCHION ASSEMBLY | Includes Items 5 through 8 | A/R | |
5 | 43035003 | STACK LIGHT STANCHION | 1 | ||
6 | 43037007-2 | CLAMP BRACKET | 1 | ||
7 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 4 | ||
8 | HW0050 | NUT-FLANGED-1/4-20 | 4 | ||
9 | 43037004-2 | MOUNTING BRACKET | Overhead Guard only | 1 | |
10 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 |
Horn
BE-SL Horn
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | YE0308 | BUTTON-HORN | 1 | ||
2 | E0317-A | AUDIBLE ALARM | 1 | ||
3 | E0654 | JUNCTION BOX-4" X 4" X 2" | 1 | ||
4 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 2 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
8 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
9 | E0617 | LOCKNUT-CONDUIT-1/2" | 1 |
BE-DS Horn
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | YE0308 | BUTTON-HORN | 1 | ||
2 | E0317-A | AUDIBLE ALARM | 1 | ||
3 | E0654 | JUNCTION BOX-4" X 4" X 2" | 1 | ||
4 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 2 | ||
5 | HW0104 | WASHER-FLAT-1/4"-SAE | 2 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 2 | ||
8 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
9 | E0617 | LOCKNUT-CONDUIT-1/2" | 1 |
Overhead Guard
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43715017 | OVERHEAD GUARD | 1 | ||
2 | HW0406 | BOLT-HHCS-3/8-16 X 2 1/2" | 4 | ||
3 | HW0108 | WASHER-FLAT-3/8" | 8 | ||
4 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
5 | HW0005 | NUT-HEX-3/8-16 | 4 |
Operator Shield
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43717116 | SHIELD-OPERATOR | † See notes | 1 | |
2 | 43015010 | FRAME-OPERATOR SHIELD WELDMENT | 1 | ||
3 | 43017066-2 | SUPPORT-SIDE | 2 | ||
4 | 43017065-2 | SUPPORT-LOWER | 1 | ||
5 | 43017067-2 | SUPPORT-UPPER | 1 | ||
6 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 16 | ||
7 | HW0104 | WASHER-FLAT-1/4"-SAE | 32 | ||
8 | HW0103 | WASHER-LOCK-1/4" | 16 | ||
9 | HW0002 | NUT-HEX-1/4-20 | 16 | ||
10 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 6 | ||
† Consult factory for units with Plexiglass bolted directly to frame. |
High Performance Options
Discontinued Outer Frame Guarding (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41217010-2 | GUARD-FAR END-UPPER | 1 | ||
2 | 41217036-2 | GUARD-FAR END-LOWER | 1 | ||
3 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 22 |
Discontinued Inner Frame Guarding (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41217014-2 | GUARD-FRONT-OPERATOR CONSOLE | 1 | ||
2 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 4 |
Discontinued Cylinder Clamp Configuration (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 00158001-22 | CHAIN-ROLLER-#80 | 4 | ||
2 | 3033T16 | CLAMP-CYLINDER | 4 | ||
3 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
4 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
5 | HW0143 | WASHER-FLAT-1/4"-FENDER | 12 | ||
6 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
7 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
NOTES | |||||
† See BE-DS Lift Cylinder Connections section for connecting links and mounting studs. |
Discontinued Lift Cylinder Configuration (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43822006 | CLEVIS ASSEMBLY | Sold as Assembly only | 4 | |
2 | HW0813 | SCREW-SHSS-3/8-16 X 1/2" | Nylon tipped | 8 | |
3 | HC0427 | CYLINDER-LIFT | 4 | ||
4 | H1615 | ADAPTER-90 DEG-#6 JICM X #6 SAEM | 4 | ||
5 | HC0426-1 | VELOCITY FUSE | 4 | ||
6 | H0302 | ELBOW-STR-90 DEG-#6 NPT | 4 |
Current Lift Cylinder Configuration (December 2005 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43722001 | CLEVIS ASSEMBLY | Sold as Assembly only | 4 | |
2 | HW0407 | BOLT-HHCS-3/8-16 X 2 3/4" | 4 | ||
3 | HC0404 | CYLINDER-LIFT | BS-DS-HP units only | 4 | |
4 | H1578 | ADAPTER-90 DEG-#6 JICM X #6 NPTM | 4 | ||
5 | HC0425 | VELOCITY FUSE | 4 | ||
6 | H0307 | ADAPTER-90 DEG-#6 NPTM X #8 FNPT | 4 | ||
7 | HW0107 | WASHER-LOCK-3/8" | 4 | ||
8 | HW0005 | NUT-HEX-3/8-16 | 4 |
Discontinued Floor Drive Assembly (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
REF | 43722003 | H.P. DRIVE WHEEL ASSEMBLY | 2 | ||
1 | HC0130 | MOTOR-HYDRAULIC-125CC | 2 | ||
2 | HW1071 | KEY-WOODRUFF-#808 STANDARD | Included with Item 1 | A/R |
Discontinued Pump & Motor Configuration (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0012 | MOTOR-ELECTRIC-7 1/2 HP | 1 | ||
2 | HC0332 | ADAPTER | Pump-to-Motor | 1 | |
3 | HC0327 | COUPLING-BODY-1 3/8" | Motor end | 1 | |
4 | HC0329 | SPIDER-COUPLING INSERT | 1 | ||
5 | HC0333 | COUPLING BODY-3/4" | Pump end | 1 | |
6 | HC0277 | SNUBBER-PRESSURE | 1 | ||
7 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
8 | E0618 | LOCKNUT-CONDUIT-3/4" | (Not shown) | 1 |
Current Pump & Motor Configuration (December 2005 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0012 | MOTOR-ELECTRIC-7 1/2 HP | 1 | ||
2 | HC0326 | ADAPTER | Pump-to-Motor | 1 | |
3 | HC0355 | PUMP-VARIABLE DISPLACEMENT-12 GPM | Vane type | 1 | |
4 | HC0327 | COUPLING BODY-1 3/8" | Motor end | 1 | |
5 | HC0329 | SPIDER-COUPLING INSERT | 1 | ||
6 | HC0328 | COUPLING BODY-7/8" | Pump end | 1 | |
7 | HW0502 | BOLT-HHCS-1/2-13 X 1 1/4" | 2 | ||
8 | HW0110 | WASHER-LOCK-1/2" | 2 | ||
9 | HW0112 | WASHER-FLAT-1/2"-SAE | 2 | ||
10 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 1 | ||
11 | H1549 | ADAPTER-#20 JICM X #24 SAEM | 1 | ||
12 | H1595 | ADAPTER-90 DEG-#20 JICM X 20 JICSW | 1 | ||
13 | H1609 | ADAPTER-90 DEG-#12 JICM X #16 SAEM | 1 | ||
14 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
15 | E0618 | LOCKNUT-CONDUIT-3/4" | (Not shown) | 1 |
Current Relief Valve Configuration (December 2005 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0260 | VALVE-MAIN SYSTEM RELIEF | 1 | ||
2 | HC0318 | GAUGE-PRESSURE | 0-3000 LBS | 1 | |
3 | H1542 | ADAPTER-#12 JICM X #12 SAEM | 2 | ||
4 | H1650 | ADAPTER-#12 SAEM X #8 SAEF | 1 | ||
5 | H1606 | ADAPTER-90 DEG-#8 JICM X #8 SAEM | 1 | ||
6 | H0206 | PLUG-#4 NPT | 1 | ||
7 | 43747003-2 | BRACKET-MOUNTING-RELIEF VALVE | 1 | ||
8 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
9 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 2 | ||
10 | HW0104 | WASHER-FLAT-1/4"-SAE | 6 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 2 |
Discontinued Oil Cooler Configuration (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 4 | ||
2 | HW0104 | WASHER-FLAT-1/4"-SAE | 8 | ||
3 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
4 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
5 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
6 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
7 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | 1 | |
8 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 2 | |
9 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
10 | E0612 | COVER-JUNCTION BOX | 1 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 4F363 | OIL COOLER | Includes mounting hardware | 1 | |
2 | 41215017 | MOUNT-OIL COOLER | 1 | ||
3 | BI0107 | ELBOW-STR-90 DEG-#12 NPT | 4 | ||
4 | H1509 | ADAPTER-#10 JICM X #12 NPTM | 2 | ||
5 | 4WT44 | FAN | 2 | ||
6 | 4YD82 | GRILL-FAN | 2 | ||
7 | SS0112 | SCREW-SHCS-#8-32 X 5/8" | 16 | ||
8 | SS0303 | WASHER-FLAT-#8 | 8 | ||
9 | SS0203 | NUT-NILN-#8-32 | 16 | ||
10 | 4YD79 | CORD-FAN | (Not shown) | 2 |
Return Line Manifold
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 41247001 | MANIFOLD-RETURN LINE | 1 | ||
2 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
3 | HW0104 | WASHER-FLAT-1/4"-SAE | 6 | ||
4 | HW0103 | WASHER-LOCK-1/4" | 4 | ||
5 | HW0002 | NUT-HEX-1/4-20 | 4 | ||
6 | 43017009-2 | BRACKET-MOUNTING-MANIFOLD | 1 | ||
7 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 2 | ||
8 | H1509 | ADAPTER-#10 JICM X #12 NPTM | 1 | ||
9 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 2 | ||
10 | H1507 | ADAPTER-#8 JICM X #8 NPTM | 1 | ||
11 | H0208 | PLUG-#12 NPT | 1 |
Discontinued Pressure Reducing Valve Configuration (Prior to December 2005)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0276 | VALVE-PRESSURE REDUCING | 1 | ||
2 | H1610 | ADAPTER-90 DEG-#10 JICM X #10 SAEM | 1 | ||
3 | H1545 | ADAPTER-#10 JICM X #10 SAEM | 1 | ||
4 | H1615 | ADAPTER-90 DEG-#6 JICM X #6 SAEM | 1 | ||
5 | HW0308 | BOLT-HHCS-1/4-20 X 2 1/2" | 2 | ||
6 | HW0104 | WASHER-FLAT-1/4"-SAE | 4 | ||
7 | HW0103 | WASHER-LOCK-1/4" | 2 | ||
8 | HW0002 | NUT-HEX-1/4-20 | 2 |
Current BE-DS-HP Lift Circuit Configuration (December 2005 to Present)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | HC0215 | VALVE-CHECK-CARTRIDGE | 8 | ||
2 | H1560 | ADAPTER-45 DEG-#8 JICM X #8 SAEM | 4 | ||
3 | H1108 | ADAPTER-#12 JICM X #10 SAEM | 1 | ||
4 | H1647 | ADAPTER-90 DEG-#10 SAEM X #8 FNPT | 1 | ||
5 | H0007 | NIPPLE-# 8 NPT | 1 | ||
6 | HC0270 | VALVE-ADJUSTABLE FLOW CONTROL | Pressure compensated | 1 | |
7 | H1680 | ADAPTER-#10 JICM X #8 NPTM | 1 | ||
8 | H1690 | ADAPTER-#10 JICSW X #10 SAEM | 1 | ||
9 | H1612 | ADAPTER-90 DEG-#8 JICM X #10 SAEM | 1 | ||
10 | HC0283 | VALVE-COUNTER BALANCE | 1 | ||
11 | H1552 | ADAPTER-#6 JICM X #6 SAEM | 1 | ||
12 | H1504 | ADAPTER-#6 JICM X #4 NPTM | 1 | ||
13 | H1501 | ADAPTER-#8 JICM X #6 NPTM | 2 | ||
14 | 43047002 | MANIFOLD-PILOT DOWN | 1 | ||
15 | H1579 | ADAPTER-90 DEG-#6 JICM X 4 NPTM | 2 | ||
16 | N/A | HOSE-HYDRAULIC-1/4" X 24" | (Not shown) | 1 |
Magnetic Starter Assembly
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0103-1 | MAGNETIC STARTER | NEMA 1 | 1 | |
2 | E0608-1 | RESTRAINT-1/2"-90 DEG | Grip size .450" to .560" | 1 | |
3 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | 4 | |
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
5 | E0622 | RESTRAINT-1/2" | Grip size .450" to .560" | 1 | |
6 | E0613 | RESTRAINT-3/4" | Grip size .500" to .625" | 1 | |
7 | E0617 | LOCKNUT-CONDUIT-1/2" | 7 | ||
8 | E0618 | LOCKNUT-CONDUIT-3/4" | 1 | ||
9 | HW0303 | BOLT-HHCS-1/4-20 X 1" | 3 | ||
10 | HW0104 | WASHER-FLAT-1/4"-SAE | 7 | ||
11 | HW0103 | WASHER-LOCK-1/4" | 3 | ||
12 | HW0002 | NUT-HEX-1/4-20 | 4 |
Water Cart
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | PB0033 | OVERFILL INDICATOR | 1 | ||
2 | PB0034 | LOCKNUT-CONDUIT-2"-NYLON | 1 | ||
3 | HC0308 | FILLER/BREATHER ASSEMBLY | Includes gaskets | 1 | |
4 | HW0209 | SCREW-RHMS-10-32 X 1/2" | 6 | ||
5 | 550-057 | HOSE-FILL-3/4" X 15' | 1 | ||
6 | 550-027 | ON/OFF VALVE | (Not shown) | 1 | |
7 | PB0902 | HOSE-3/4" | 30" | ||
8 | HW1018 | HOSE CLAMP-3/4" | 1 | ||
9 | PB0603 | ADAPTER-3/4" NPT X 3/4" BARB | 1 | ||
10 | PB0456 | ELBOW-STR-90 DEG-3/4" NPT | 1 | ||
11 | PB0451 | ADAPTER-3/4" NPT X 3/4 GHT | 1 | ||
12 | PB0302 | PLUG-3/4" NPT | |||
13 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 2 | |
14 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
15 | SS0106 | SHCS-#10-24 X 1/2"-SST | 6 | ||
16 | SS0114 | BHSCS-#10-24 X 1/2" SST | 4 | ||
17 | SS0301 | WASHER-FLAT-#10-SAE-SST | 10 | ||
18 | 00196701 | DECAL-BHS-12" | 1 | ||
19 | 00196404 | LABEL-DANGER-"120 VOLTS" | 1 | ||
20 | 00166648 | LABEL, NON-POTABLE | 1 | ||
21 | HW0418 | BOLT-HHCS-3/8-16 X 2-1/4" | Mounting Hardware
(Not shown) |
2 | |
22 | HW0031 | NUT-HEX-3/8-16 CENTERLOCK | 4 | ||
23 | HW0108 | WASHER-FLAT-3/8"-SAE | 2 |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | PB0150 | PUMP-SUBMERSIBLE | † See notes | 1 | |
2 | HW1018 | HOSE CLAMP-3/4" | 1 | ||
3 | 46932005 | LEVEL SWITCH CONDUIT ASSEMBLY | Includes (2) Item #4 and Wiring | 1 | |
4 | E1381 | SWITCH-LIQUID LEVEL | 2 | ||
5 | SS0760 | HOSE CLAMP-4" TO 7" | 1 | ||
6 | HW1019 | HOSE CLAMP-1" | 2 | ||
7 | SS06010 | HANDLE | 2 | ||
NOTES | |||||
† Hose Barb Fitting modified at factory during assembly to remove threaded portion from Hose Barb end. Modification of Fitting required prior to installing Replacement Pump. |
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1511 | SWITCH-ROCKER | Submersible rated | 1 | |
2 | E0378 | INDICATOR LIGHT-120VAC-GREEN | † See notes | 1 | |
3 | E0376 | INDICATOR LIGHT-120VAC-AMBER | † See notes | 1 | |
4 | E0377 | INDICATOR LIGHT-120VAC-RED | † See notes | 1 | |
5 | 46917015 | PLACARD-INDICATOR LIGHT | 1 | ||
6 | E0505 | 16-3 SO CORD | 72" | ||
7 | E0653 | PLUG-120V/15A | 1 | ||
8 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
9 | E0617 | LOCKNUT-CONDUIT-1/2" | 1 | ||
10 | PL0501 | GROMMET-1/2" | 2 | ||
11 | E1313 | SOCKET-RELAY-8 PIN | 1 | ||
12 | E0331 | RELAY-DPDT-110VAC | 1 | ||
13 | E0440 | TERMINAL BLOCK-8 POLE | 1 | ||
14 | E1070 | GROUND BAR-4 POSITION | 1 | ||
15 | HW0139 | SCREW-RHMS-#8-32 X 1 1/4" | 2 | ||
16 | HW0135 | SCREW-RHMS-#8-32 X 3/4" | 2 | ||
17 | HW1061 | SCREW-RHMS-#8-32 X 1" | 1 | ||
18 | HW0132 | NUT-NILN-#8-32 | 5 | ||
NOTES | |||||
† Water carts built prior to October 2021 used Multi-Piece Indicator Lights with replaceable bulb and lens are no longer available. Current Indicator Lights are 1-Piece LED Assembly. Replacement of any Multi-Piece Component requires replacing entire assembly with current, 1 -Piece Indicator Light. |
Level Assist (LAI)
BE-SL Level Assist
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1321A | PHOTO EYE | 1 | ||
2 | HW0216 | SCREW-#10-24 X 2" | † See notes | 2 | |
3 | HW0032 | NUT-NILN-#10-24 | 2 | ||
4 | 43617046 | TARGET-PHOTO EYE | 1 | ||
5 | HW0302 | BOLT-HHCS-1/4-20 X 3/4" | 1 | ||
6 | HW0104 | WASHER-FLAT-1/4"-SAE | 1 | ||
7 | HW0103 | WASHER-LOCK-1/4" | 1 | ||
8 | HW0002 | NUT-HEX-1/4-20 | 1 | ||
9 | E0376 | INDICATOR LIGHT | †† See notes | 1 | |
10 | HW0152 | WASHER-5/8" I.D. | ††† For Item 9 (Not shown) | 2 | |
11 | E1321-RT | REFLECTIVE TAPE | (Not shown) | A/R | |
NOTES | |||||
Location of Indicator Light on the dash may vary from location shown. | |||||
† Photo Eye & Reflector Mounting screws are trimmed to length. | |||||
†† Extractors built prior to October 2021 used Multi-Piece Indicator Lights with Replaceable Bulb and Lens are no longer available. Current Indicator Light is a 1-Piece LED Assembly. Replacement of any Multi-Piece Component requires replacing entire assembly with current, 1-Piece Indicator Light. | |||||
††† Washers required for units that did not ship with Level Assist option from the factory. |
BE-DS Level Assist
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E1321A | PHOTO EYE | 1 | ||
2 | 13537001-2 | MOUNT-PHOTO EYE | 1 | ||
3 | PL0502 | GROMMET | 1 | ||
4 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | 2 | ||
5 | E0376 | INDICATOR LIGHT-120VAC-AMBER | † See notes | 1 | |
6 | HW0152 | WASHER-5/8" I.D. | †† For Item 5 (Not shown) | 2 | |
7 | E1321-RT | REFLECTIVE TAPE | (Not shown) | A/R | |
NOTES | |||||
Location of Indicator Light on the dash may vary from location shown. | |||||
†† Extractors built prior to October 2021 used Multi-Piece Indicator Lights with Replaceable Bulb and Lens are no longer available. Current Indicator Light is a 1-Piece LED Assembly. Replacement of any Multi-Piece Component requires replacing entire assembly with current, 1-Piece Indicator Light. | |||||
††† Washers required for units that did not ship with Level Assist option from the factory. |
Level Assist Junction Box Mounting
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | E0611 | JUNCTION BOX-4" X 2" X 2" | 1 | ||
2 | E0612 | COVER-JUNCTION BOX | 1 | ||
3 | E0623 | RESTRAINT-1/2"-90 DEG | Grip size .250" to .375" | 2 | |
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 1 | |
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
6 | HW0301 | BOLT-SELF TAP "F"-1/4-20 X 1/2" | Mounting Bolts (Not shown) | 2 |
Blue Light (BE-BLU-LT)
BE-SL Blue Light
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43735004 | STANCHION-MOUNTING | Includes Junction Box | 1 | |
2 | EW2002B | BLUE PROJECTION SPOTLIGHT | 2 | ||
3 | E0612 | COVER-JUNCTION BOX | 1 | ||
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 2 | |
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 2 | ||
6 | HW0321 | BOLT-HHCS-5/16-18 X 1 1/4" | 2 | ||
7 | HW0106 | WASHER-FLAT-5/16"-SAE | 4 | ||
8 | HW0105 | WASHER-LOCK-5/16" | 2 | ||
9 | HW0004 | NUT-HEX-5/16-18 | 2 | ||
REF | 43032006 | STANCHION ASSEMBLY | Includes Items 10 through 13 | A/R | |
10 | 43035003 | STACK LIGHT STANCHION | 1 | ||
11 | 43037007-2 | CLAMP BRACKET | 1 | ||
12 | HW0305 | BOLT-HHCS-1/4-20 X 2" | 4 | ||
13 | HW0050 | NUT-FLANGED-1/4-20 | 4 | ||
14 | E1010 | RECEPTACLE-TWIST LOCK | (Not shown) | 2 | |
15 | E1011 | PLUG-TWIST LOCK | (Not shown) | 2 |
BE-DS Blue Light
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | 43735004 | STANCHION-MOUNTING | Includes Junction Box | 2 | |
2 | EW2002B | BLUE PROJECTION SPOTLIGHT | 2 | ||
3 | E0612 | COVER-JUNCTION BOX | 2 | ||
4 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 4 | |
5 | E0617 | LOCKNUT-CONDUIT-1/2" | 4 | ||
6 | HW0321 | BOLT-HHCS-5/16-18 X 1 1/4" | 4 | ||
7 | HW0106 | WASHER-FLAT-5/16"-SAE | 8 | ||
8 | HW0105 | WASHER-LOCK-5/16" | 4 | ||
9 | HW0004 | NUT-HEX-5/16-18 | 4 | ||
10 | E1010 | RECEPTACLE-TWIST LOCK | (Not shown) | 2 | |
11 | E1011 | PLUG-TWIST LOCK | (Not shown) | 2 |
Blue Light Power Supply for Units Without IIoT (Prior to February 2020)
ITEM | BHS PART NUMBER | DESCRIPTION | REF. KIT NO. | NOTES | NO. REQ |
---|---|---|---|---|---|
1 | N/A | ENCLOSURE-8" X 8" X 4" | Consult factory | 1 | |
2 | E0135 | PANEL-COMPONENT MOUNTING | Blank panel without holes | 1 | |
3 | PS5R-SC12 | POWER SUPPLY | 1 | ||
4 | E0908 | MOUNTING RAIL | Sold by length | A/R | |
5 | YE0402 | TERMINAL BLOCK | 4 | ||
6 | YE0405 | END BARRIER | 1 | ||
7 | YE0406 | END ANCHOR | 2 | ||
8 | E0341 | GROUND LUG | 1 | ||
9 | E0616 | RESTRAINT-1/2" | Grip size .250" to .375" | 3 | |
10 | E0617 | LOCKNUT-CONDUIT-1/2" | 3 | ||
11 | HW0130 | SCREW-RHMS-#8-32 X 1/2" | 2 per Mounting Rail | 5 | |
12 | HW0132 | NUT-NILN-#8-32 | 2 per Mounting Rail | 5 | |
13 | HW0133 | WASHER-FLAT-#8-SAE | 2 per Mounting Rail | 5 | |
14 | 00196404 | LABEL-DANGER-"120 VOLTS" | 1 |
Service & Maintenance
Daily Inspection List
The points listed below should be visually inspected daily prior to initial start up of the Battery Extractor to ensure safe and proper operation of the unit and to help avoid unnecessary down time.
- Walk around unit and inspect for any physical damage to machine not previously noted.
- Verify all guards are in place.
- Inspect the AC power feed for any damage.
- Vacuum equipped units: Inspect vacuum cups for damage to cup sealing surface, backup casting, and vacuum hoses. Magnet equipped units: Inspect magnets for damage to attachment face, proximity sensor cover, cables and connections.
- Inspect travel path and area around unit for any hydraulic oil that could be a potential repair/maintenance issue and/or safety hazard.
- Check oil level in hydraulic reservoir at fill level gauge.
- Check that operator safety gate and all safety switches are in proper working order.
- Verify extractor path is free of obstructions.
- Check roller beds for any debris and clean as required.
- Board unit, engage system and verify all functions are operating properly and that no abnormal or unusual noises are present.
*USE FORM IF-5008 WHEN PREFORMING DAILY INSPECTIONS.
Operator's Daily Checklist
Recommended Battery Extractor Lubrication Intervals
Lubrication Task | # of Places | Intervals |
---|---|---|
1. Lubricate grease fittings using #2 lithium based grease | ||
A. Extractor arm drive nut and carrier bearings | 5 places | 50 hrs / Weekly |
B. Idler casters | 2 places | 200 hrs / Weekly |
2. Wipe off and lubricate chains using light machine oil | ||
A. #80 Lift chains (Not applicable to BE-SL units) | 4 places | 200 hrs / Monthly |
B. #60 Equalization chains | 4 places | 200 hrs / Monthly |
C. #35 Powered roller chains | 8 places | 200 hrs / Monthly |
3. Change return line hydraulic fluid filter
(Oil filtration of at least 20 microns is recommended) |
1 place | 300 hrs / Twice Quarterly |
4. Change hydraulic fluid | - | 600 hrs / Quarterly * |
5. Complete preventative maintenance (PM)
Use form IF-5029 for Vacuum equipped units. Use form IF-5028 for Magnet equipped units. |
- | 600 hrs / Quarterly |
NOTES | ||
These recommendations are based on average use in a typical warehouse environment and may be adjusted based on specific circumstances. Dusty and/or extreme hot/cold environments may require more frequent lubrication. | ||
* BHS recommends implementing an oil sampling and analysis program to monitor hydraulic fluid condition and determine when hydraulic fluid changes are required. The fluid analysis program should be a continuous process and all results should be evaluated. Changes in the condition of the hydraulic system may indicate component wear, fluid deterioration and/or contamination. |
Reservoir Capacities (APPROX.)
BE-SL | 18 gal (68 L) |
BE-DS | 18 gal (68 L) |
BE-TS | 30 gal (114 L) (Units built Pre-2014) |
45 gal (170 L) (Units built 2014 to Present) | |
BE-QS | 60 gal (227 L) |
The reservoir should be filled so fluid level is within a half inch (1/2") of the top of sight glass. Use Chevron AW 68 or equivalent ISO 68 grade hydraulic oil with anti-wear additives and foam suppressant.
NOTE: Some units shipped from the factory with AW 32 oil for cold environment operation. Units using AW 32 from the factory may experience poor performance if AW 68 is used instead of AW 32 due to the increased viscosity of the oil.
Preventative Maintenance Reports
Vacuum Extraction
Magnet Extraction
80292002-i – Equalization Chain Installation / Resetting Procedure
Required Tools
- Large standard screwdriver
- 1/8", 5/32", 3/16" Allen wrench
- (2) 1-1/8" Open-end wrenches
- Needle nose pliers
- 6" Steel scale (ruler)
- Brake cleaner (non-chlorinated)
- Loctite #242 (blue)
- 80292002 - E.Q. Adjustment stop kit (SL, DS, TS) or 80492001 - BE-QS E.Q. Adjustment stop kit
- Ladder or work platform (see notes)
Optional Tools
- Wire brush for removing Loctite from components prior to reassembly
Notes
- A ladder, man lift or other device is required to access the upper E.Q. studs on BE-TS and BE-QS units.
- The following procedures must be performed with the extractor unloaded and in a level area of the travel path.
- Installation of the E.Q. stop kit requires (4) persons plus a trained battery extractor operator to raise and lower the inner carriage.
- It is recommended to have new E.Q. chain connecting links on hand prior to performing the following procedures.
- The upper E.Q. stud lock washers cannot be reused and must be replaced prior to reassembly.
IMPORTANT
- Read and understand the Safety and De-energization Procedure TP-606 before starting this procedure.
- Read and understand these instructions completely before starting this procedure.
Procedure
1. Remove the inner and outer frame guards to access the lower equalization studs.
2. Raise the inner frame approximately 30" (762 mm) for SL, DS and TS units or 50" (1270 mm) for QS units from the fully lowered position. Install (1) adjustment stop at each corner of the roller bed. See Figure 1.
3. Slowly lower the inner carriage until the roller bed is firmly and securely seated against all four stops. See Figure 2.
4. Lockout/tagout the B.E. per your corporate policy.
5. De-energize the B.E. per BHS Safety and De-energization procedure TP-606.
6. Loosen and remove the upper hex nuts and remove the upper chain studs. Remove the lock washers from the upper chain studs. Save the hex nuts for reassembly later. Discard the lock washers and obtain new, 3/4" split-ring lock washers for reassembly.
7. If replacing the chain, remove the upper stud and remove the chain from the lower stud. Discard the connecting links.
- If the E.Q. chains are being reset due to a connecting link failure, it is recommended to also replace the stud where the connecting link failed.
- It is recommended to replace the connecting links when replacing or resetting the E.Q. chains.
8. If replacing a lower stud, remove the connecting link and disconnect the chain. Loosen the hex nut and remove the stud. Remove the hex nut from the old stud and reinstall it on the new stud. Reinstall the new stud so that it is flush with the bottom of the frame and the hole is aligned front-to-back with the extractor.
9. Attach the chains to the lower studs using the connecting links. Attach the upper studs to the chains using the connecting links, making sure the nut is threaded down near the connecting link and lay the chains in the frame. See Figure 3.
- Do not fully assemble the lower connecting links by bending the cotter pins as the connecting link may need to be removed later for stud adjustment.
10. If new E.Q. sprockets are to be installed, remove the clamp collars and old sprockets. Install the new sprockets and reinstall the clamp collars. DO NOT tighten the set screws at this point as adjustment/alignment may be required.
- Sprockets MUST be keyed in-line.
11. Align the E.Q. shafts so that the keyways are in the 2 o'clock position (approximately 60 degrees from vertical). This will bring the sprocket set screws to the top of the sprocket when the inner carriage is lowered. See Figure 4.
12. Starting with the inside chain, route the chain over the sprocket directly above the lower stud and under the inside sprocket on the opposite shaft. Attach the upper stud to the top cross bar, making sure a new 3/4" split -ring lock washer is installed between the cross bar and lower hex nut. Hand tighten the upper stud adjusting nut to remove slack from the chain. See Figure 5.
13. Route the outer chain over the sprocket, above the stud and under the sprocket on the opposite shaft. Attach the upper stud to the top cross bar, making sure a new, 3/4" split-ring lock washer is installed between the cross bar and lower hex nut. Hand tighten the upper stud adjusting nut to remove slack from the chain. See Figure 5.
- It is recommended to begin at the operator end where room is limited allowing easier access at the opposite end to route the chain under the final sprocket.
14. Repeat steps 11 through 13 for the opposite side of the extractor. It is likely that a large, standard screwdriver will be necessary to position the final chain over the sprocket. See Figure 6.
15. Adjust the lower studs up or down as necessary to take the slack out of the chain between the lower studs and the sprockets by removing the connecting link from the stud and turning the stud. Tighten the hex nuts against the frame once the studs have been adjusted. Reattach the chain.
- DO NOT allow the stud to twist when tightening the hex nuts.
16. Tighten the upper hex nut on the upper studs until there is approximately 1/4" (7 mm) of total deflection in the middle of the upper, vertical chain sections. Tighten the lower hex nuts on the upper studs to lock the studs in place.
- Each section of chain between the sprockets should have approximately the same tension as the other on the same side. See Figure 5.
17. Raise the inner frame and remove the adjustment stops from the four corners and lower the inside frame.
18. Verify equalization sprocket and stud alignment by using a 6" scale. Measure the distance from the inside roller bed frame to the center of the equalization stud. Compare this distance with the measurements from the inside roller bed frame to the center-lines of the sprockets. Adjust the position of the sprocket as necessary to make the distances equal. This will ensure the chain and sprockets are in line with the stud. Repeat this process for the three remaining chains. See Figures 7 & 8.
19. Raise and lower the inner frame several times and listen for any chain popping noises to confirm the sprockets are in line with the lower studs. If there is no popping noise, lower the inner frame all the way down.
20. Clean any existing, hardened Loctite from the sprockets, sprocket sets screws, clamp collars and clamp collar bolts.
21. Apply Loctite to and tighten the set screws on the sprockets. Slide the clamp collars against the outside sprocket, loctite and tighten the clamp collars.
80292001-i – Battery Extractor Service Stand Installation Instructions
Required Tools
None
Notes
- Refer to kit part # 80292001 or 80392001 for the complete bill of materials supplied.
- Remove ALL batteries from extractor prior to installation / service.
- Installation of service stands requires (2) persons plus a trained battery extractor operator to raise and lower the inner carriage. DO NOT attempt installation with less than (3) persons.
IMPORTANT
- Read and understand the Safety and De-energization Procedure TP-606 before starting this procedure.
- Read and understand these instructions completely before starting this procedure.
Procedure
1. Have a qualified operator raise the inner carriage of the extractor to the required height for installation. For single level applications, the required height will be approximately 25" (64 cm) from the fully lowered position. For double, triple, and quad stack machines, the required height will be approximately 55" (140 cm) from the fully lowered position.
- On double, triple, and quad stack battery extractors, the operator either must remain on the operator platform during service or be provided an OSHA approved method of egress. This is not applicable to single level battery extractors as the operator platform height is fixed.
2. Install the stands by engaging the top of the stand into the inner carriage cutouts. Place the bottom channel of the stand over the tube of the outer frame. The top flanges of each stand are tapered to aid in proper alignment of the stand with the inner frame.
See Figures 1 & 2.
3. Once BOTH stands have been properly placed, SLOWLY lower the inner carriage while the stands are held in place.
4. Once the inner carriage is firmly seated on the service stands, verify the stands are securely installed. See Figure 3.
Trouble Shooting Guide
Problem Symptom | Probable Cause | Solution |
---|---|---|
Hydraulic power Unit does not operate.
No electric to power unit motor. |
1. No AC power to Unit.
2. Reset on magnetic motor starter tripped. 3. Gate switch not actuated. 4. Foot Pedal switch not engaged. 5. Emergency Stop switch is depressed. |
1. Check fuses or breaker.
2. Check reset button. 3. Make sure safety gate is engaging switch. 4. Check foot pedal for obstruction. 5. Reset button using machine key. |
Power unit runs but no pressure reading at gauge,
also no functions move. |
1. AC input is in reverse phase. Motor is running backwards.
2. Main system relief valve stuck open or defective. 3. Coupling between motor and pump loose. |
1. Reverse any two of the three hot lines to unit.
2. Check relief valve cartridge for trash or debris. Replace as required. 3. Inspect coupling assy. |
Magnetic starter contact chatters-at startup.
Contact chatters while traveling. |
1. 1 leg of 3 phase input power out.
2. Safety gate and/or gate switch out of adjustment. |
1. Check fuse or circuit breaker at service panel.
2. Check and adjust gate or switch as required to ensure full engagement of plunger on gate switch and that the safety gate is not bouncing due to vibration. |
No floor travel empty or loaded-all other functions work properly. | 1. Extractor arm off center-left to right.
2. Proximity switch or sensing bracket out of target range. 3. Proximity switch defective or broken. 4. Bad solenoid coil on floor cutout valve. 5. Spool on floor cutout valve stuck open. |
1. Center arm.
2. Adjust as needed to achieve 1/4” clearance. 3. Check switch and replace. 4. Check solenoid and replace if needed. 5. Remove and clean spool cartridge or replace. |
Floor travel moves but is sluggish
and stalls with a load at certain points. |
1. Uneven floor conditions. High/low spots.
2. Excessive tire wear. 3. Wheel shaft-to-motor shaft coupling on drive wheel assembly loose or broken. 4. Debris lodged under battery extractor. |
1. Check flatness of floor. Check guidance track for scraping of guide arm on top of angle.
2. Measure under clearance of battery extractor. Should be no less than 5/8” replace poly wheels as needed. 3. Inspect drive assembly while under load to see if shafts and couplings are moving in unison. Repair as needed. 4. Inspect under unit and remove debris. |
Inner carriage bounces while lifting under load,
but not when empty. |
1. Down speed adjustment valve open too far. | 1. Adjust as needed to eliminate carriage bounce. |
Inner carriage does not lift evenly.
Four corners do not land evenly against outer frame tube. |
1. Equalization chains are out of adjustment.
2. Excessive chain or sprocket wear. 3. Equalization chains are out of synchronization. Possibly may have jumped a sprocket tooth. 4. Broken bearing housing on mounted shaft. 5. Lift cylinder roping chains out of adjustment. |
1. Readjust with the top stud until equal tension is achieved.
2. Replace as needed. 3. Evaluate and resynchronize as required. 4. Inspect and replace. 5. Readjust as needed to equal tension on all four cylinders in full down position. |
Aftermarket Support
Click here for details on BHS' Aftermarket Support.
Statement of Warranty
Click here for details on BHS' Statement of Warranty.
